商品の詳細:
|
| 製品名: | 塩素二酸化物センサー | 製品モデル: | CD42 |
|---|---|---|---|
| 測定範囲:: | 0~0.5/2/5/10/20ppm | 圧力範囲: | 0 ~ 1bar (流量セル) |
| 温度範囲: | 0 | 45 ℃ | 応答時間: | T90: 約3分 (塩水 約5分) |
| 流量: | 15〜30l/h (33〜66cm/s) | ||
| ハイライト: | 飲料水塩素二酸化物センサー,プロセス水塩素二酸化物センサー,サービス水塩素二酸化物センサー |
||

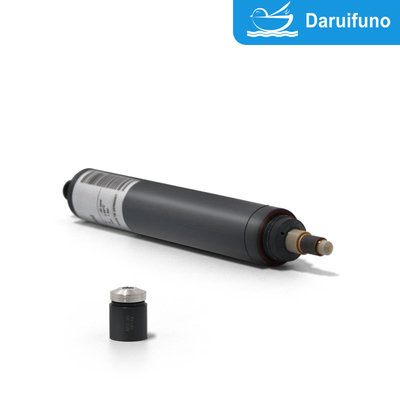

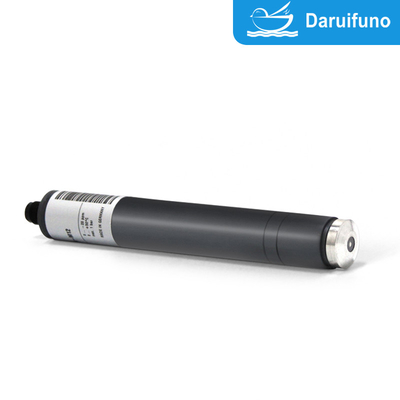

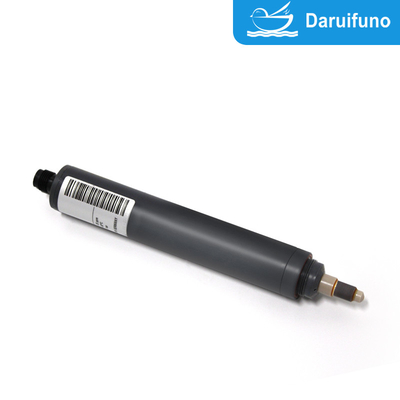

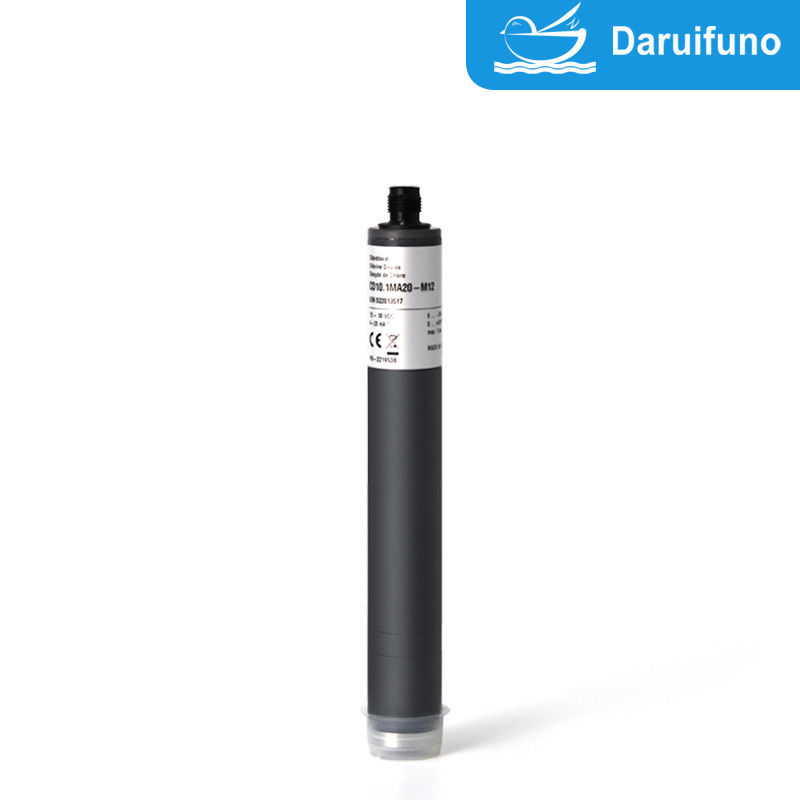

飲料水,サービス,およびプロセス水のための2電極システム塩素二酸化物センサー
二電極システム塩素二酸化物センサーCD4.2 水中の二酸化塩素濃度を測定するために用いられる.飲料水,直接飲料水,サービス水,処理水,表面活性剤のない水を測定するために用いられる.選択範囲 0~0.5/2/5/10/20ppmほら機能的特徴は以下の通りです.
高い感受性電気化学反応によって塩素二酸化物の濃度を正確に測定し,塩素二酸化物の低濃度を検出することができる.
良い選択力センサーは塩素二酸化物に対して特別に設計され,高い選択性を有し,他の酸化物質による検出への干渉を防ぐことができます.
迅速な回答:水中の二酸化塩素の変化を短時間で検出でき,リアルタイムモニタリングに適しています.
長期安定性コーティング技術の使用により電極汚染を軽減し,センサーの使用寿命を延長し,長期にわたる安定した動作を保証できます.
低維持コスト:コーティング設計により電極との直接接触が減り,電極の磨きや清掃の必要性が減り,保守の頻度も減少します.
機能的特徴
2つの電極の設計:作業電極と基準電極から構成され,電化学反応を電位差で動かし,二酸化塩素の復酸化電流を測定する.
汚染防止設計このコーティングは,汚れや油脂などの汚染物質から電極を保護するための隔離として機能し,複雑な水質条件下でセンサーのパフォーマンスを向上させます.
リアルタイム監視機能:オンライン水質モニタリングシステムに適しており,二酸化塩素濃度を継続的に測定することができ,産業プロセスにおける自動制御とモニタリングに適しています.
温度補償機能:いくつかのセンサーには温度補償機能があり,異なる温度で測定の精度を保証することができます.
アンペアで覆われた2電極塩素二酸化物センサーは,水質の安全性と信頼性を確保するために,水中の塩素二酸化物濃度を効率的に監視することができます.
供給範囲:CD4.2センサー,膜蓋,電解質
仕様
| |
CD42 |
| インディケーター | 塩素二酸化物 |
| 適用する |
プール水,飲料水,サービス水,処理水 水には表面活性剤 (テンシード) が含まれないこと. |
|
適切な塩素 二酸化炭素生産 方法 |
e. g. - 酸/塩化物方法 - 塩素/塩化剤方法 |
| 測定システム | 膜で覆われた,電圧計の2電極システム,内部に電子装置 |
|
電子 |
アナログバージョン: - 出力電圧 - 電子機器は,電磁的に隔離されていない - アナログ内部データ処理 - 輸出信号: アナログ (アナログ-アウト/アナログ) デジタル版: - 電子は完全に電磁的に隔離されています - デジタル内部データ処理 - アナログ (アナログ・アウト/デジタル) あるいは デジタル (デジタルアウト/デジタル) mAバージョン: - 輸出電流のアナログ - 電子機器は,電磁的に隔離されていない - 輸出信号: アナログ (アナログ-アウト/アナログ) |
|
関連情報 測定範囲 |
センサーの実際の傾きは,生産に関連して,名前の傾きの65%から150%の範囲で変化する 注:傾き > 100%の場合,測定範囲が相応に縮小されます. (例えば: 150% の傾き → 指定された測定範囲の 67%) |
|
傾斜の漂流 繰り返し可能な条件で (25 °C,飲料水におけるpH 7,2) |
およそ. <- 1%/月 |
|
作業温度 |
水温測定: 0... +45 °C (測定水には氷の結晶がない) |
| 環境温度: 0... +55 °C | |
|
温度 補償 |
温度センサーを組み込み,自動的に 温度 の 急激 な 変化 を 避ける |
|
最大許容された作業圧 |
固定リングなしでの操作: - 0.5バー - 圧力インパルスや振動がない |
|
流量セル内の保持リングで操作する: - 1.0バー - 圧力インパルスおよび/または振動がない (オプション1参照) |
|
CD42 |
|||
|
流量 (入ってくる流れの速度) |
流量セルで約15~30L/h (33~66cm/s),小流量依存が与えられます | |||
| pH 範囲 | 塩素二酸化物分解の開始 pH 12 | |||
| ランイン時間 | 最初の起動 約1時間 | |||
| 応答時間 | T90: 約15秒 | |||
| ゼロポイント調整 | 必要ない | |||
| カリブレーション | 装置で,分析による決定 | |||
| 干渉 |
C2:因子035 O3 |
|||
|
実施していない 消毒剤 |
最大24時間 | |||
|
接続 |
mVバージョン: Modbus バージョン 4〜20mAバージョン: |
5極M12,プラグオンフレンズ 5極M12,プラグオンフレンズ 2極端 あるいは 5極M12,プラグオンフレンズ |
||
|
センサーケーブルの長さ (内部の状況によって) 信号処理) |
アナログ | < 30m | ||
| デジタル |
> 30 m が許容される 最大ケーブル長さは,アプリケーションに依存します. |
|||
| 保護タイプ |
5極M12プラグオンフレンズ:IP68 2ポール端末とmAホップ:IP65 |
|||
| 材料 | 半透膜 PVC-U ABS | |||
|
サイズ |
直径: 長さ: mVバージョン Modbus バージョン 4-20 mA バージョン |
約 25 mm 約190mm (アナログ信号処理) 約205mm (デジタル信号処理) 約205mm 約220mm (2極端) 約190mm (5ポールM12) |
||
| 交通 | +5... +50 °C (センサー,電解液,膜蓋) | |||
|
CD42 |
|
保存 |
センサー:乾燥し,電解液なし +5... +40 °Cで制限なし |
|
エレクトロライト: +5... +35 °Cの太陽光から保護されたオリジナルボトルで 年または指定されたEXP-日付まで |
|
|
メムラン蓋:オリジナルのパッケージでは, +5... +40 °Cで制限されません. (使用済みの膜蓋は保管できません) |
|
|
メンテナンス |
測定信号の定期的な制御,少なくとも週に1回 水質によって以下の仕様が決定されます. 膜蓋の交換:年に1回 (水質に応じて) 電解液の交換: 3〜6ヶ月ごとに |
|
|
オプション 1: 固定リング |
- 流量電池で圧力が0.5bar以上で動作する時 - リングの尺寸 29 x 23.4 x 2.5 mm,切断,PETP - ロープの異なるポジションは選択可能 (要求に応じて) |
|
|
技術的な データ
1CD4.2 (アナログ出力,アナログ内部信号処理)
センサー電子が電圧隔離装置を備わっていないため,電源のない電気接続が必要です.
|
測定 範囲 中 ppm |
決議 中 ppm |
生産量 生産量 抵抗力 |
定額 傾き 中 mV/ppm |
電圧 供給 |
接続 |
|
CD4.2N-M12 |
0.05...20 だった00 |
0.01 |
0~2000mV 1 kΩ |
- 百人 |
±5 - ±15 VDC 10mA |
5極M12プラグオンフレンズ ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: -U PIN4:信号 GND PIN5: n.c. |
|
CD4.2H-M12 |
0.005... 2 やってくれ000 |
0.001 |
- 千人 |
(技術的な変更がある場合)
2CD4.2 (アナログ出力,デジタル内部信号処理)
アナログ・アウト/デジタル
- 電源はセンサーの内側から隔離されている
- 出力信号も電磁的に隔離されてる つまり電位がない
|
測定 範囲
中 ppm |
決議
中 ppm |
生産量 出力抵抗 |
定額 傾き
中 mV/ppm |
電源 | 接続 |
| CD4.2H-An-M12 | 0.005... 2 やってくれ000 | 0.001 |
アナログ 0~2V (最大 -2.5V) 1 kΩ |
- 千人 |
9〜30 VDC 約20〜56mA |
5極M12プラグオンフレンズ ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: パワー GND PIN4:信号 GND PIN5: n.c. |
| CD4.2N-An-M12 | 0.05...20 だった00 | 0.01 | - 百人 | |||
| CD4.2H-Ap-M12 | 0.005... 2 やってくれ000 | 0.001 |
アナログ 0...+2V (最大2,5V) 1 kΩ |
+1000 | ||
| CD4.2N-Ap-M12 | 0.05...20 だった00 | 0.01 | +100 |
(技術的な変更がある場合)
3CD4.2 (デジタル出力,デジタル内部信号処理)
- 電源はセンサーの内側から隔離されている
- 出力信号も電磁的に隔離されてる つまり電位がない
|
測定 範囲 中 ppm |
決議 中 ppm |
生産量 出力抵抗 |
電源 | 接続 |
|
CD4.2H-M0c |
0.005 2 ほら000 |
0.001 |
モッドバス RTU センサーには終止電阻がない |
9〜30 VDC 約20〜56mA |
5極M12プラグオンフレンズ ワイヤの機能: PIN1: 予約済み PIN2: +U PIN3: パワー GND PIN4: RS485B PIN5: RS485A |
|
CD4.2N-M0c |
0.05... 2000 |
0.01 |
(技術的な変更がある場合)
4CD4.2 4-20 mA (アナログ出力,アナログ内部信号処理)
センサー電子が電圧隔離装置を備わっていないため,電源のない電気接続が必要です.
4.1 電気接続器2ポールターミナル クランプ
|
測定 範囲 中 ppm |
決議 中 ppm |
生産量 生産量 抵抗力 |
定数傾斜 中 mA/ppm |
電圧供給 | 接続 |
| CD4.2MA05 | 0.005...0.500 | 0.001 |
4...20mA カリブレーションされていない |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
2極端 (2 x 1 mm2)
推奨: 丸いケーブル
2 × 0.34 mm2 |
| CD4.2MA2 | 0.005... 2 やってくれ000 | 0.001 | 8.0 | |||
| CD4.2MA5 | 0.05...5.00 | 0.01 | 3.2 | |||
| CD4.2MA10 | 0.05...10 だった00 | 0.01 | 1.6 | |||
| CD4.2MA20 | 0.05...20 だった00 | 0.01 | 0.8 |
(技術的な変更がある場合)
4.2 電気接続: 5ポール M12 プラグオン フレンズ
|
測定 範囲 中 ppm |
決議 中 ppm |
生産量 生産量 抵抗力 |
定数傾斜 中 mA/ppm |
電圧供給 | 接続 |
| CD4.2MA0.5-M12 | 0.005...0.500 | 0.001 |
4...20mA カリブレーションされていない |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
5極M12プラグオンフレンズ ワイヤの機能: PIN1: n.c. PIN2: +U PIN3: -U PIN4: nc PIN5: n.c. |
| CD4.2MA2-M12 | 0.005... 2 やってくれ000 | 0.001 | 8.0 | |||
| CD4.2MA5-M12 | 0.05...5.00 | 0.01 | 3.2 | |||
| CD4.2MA10-M12 | 0.05...10 だった00 | 0.01 | 1.6 | |||
| CD4.2MA20-M12 | 0.05...20 だった00 | 0.01 | 0.8 |
(技術的な変更がある場合)
代替品 部品
| タイプ | 膜蓋 | エレクトロライト | エメリー | Oリング |
| CD4 の全てについて2 |
M20を2 第11011条1 |
ECD4 ● ECD7/W, 100 ml 条 11030号 |
S1 第11908条 |
14 x 1.8 NBR 第11806条 |
(技術的な変更がある場合)
