商品の詳細:
|
| 製品名: | オゾンセンサー | 製品モデル: | オズ12 |
|---|---|---|---|
| 測定範囲:: | 0~0.5/2/5/10/20ppm | 圧力範囲: | 0 ~ 1bar (流量セル) |
| 温度範囲: | 0 | 45 ℃ | 応答時間: | T90: 約3分 (塩水 約5分) |
| 流量: | 15〜30l/h (33〜66cm/s) | ||
| ハイライト: | 飲料水オゾンセンサー,直接飲料水オゾンセンサー,サービス プロセス 水中のオゾンセンサー |
||

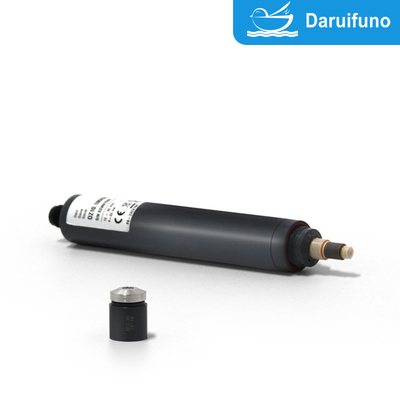

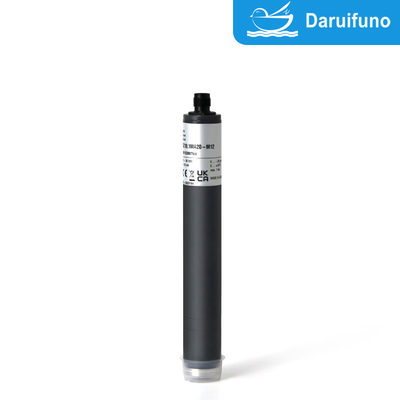

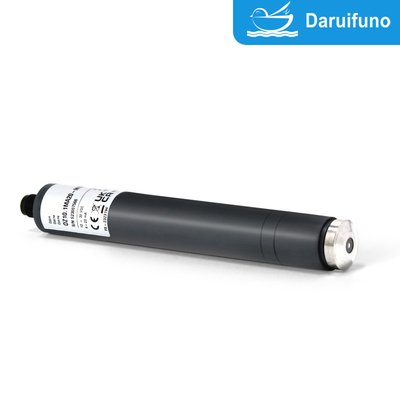

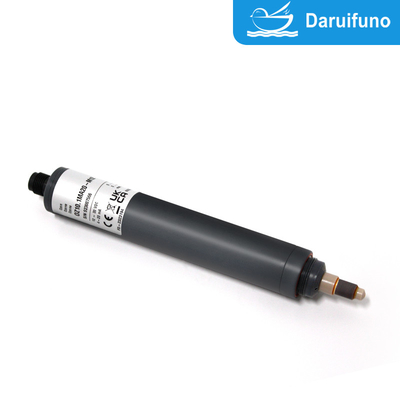

飲料水,直接飲料水,サービスプロセス水のための2ワイヤー4-20mA2電子オゾンセンサー
2電極システム オゾンセンサー OZ12飲料水,直接飲料水,サービス水およびプロセス水,表面活性剤のない水測定用,オプション範囲 0~0.5/2/5/10/20ppm
アンペアフィルムオゾンセンサーの機能特性は,水中のオゾン濃度を正確に測定できる高い感度と迅速な応答を含む.その利点は強力な反干渉能力です飲料水と産業用水処理に適しており,水質の安全性を確保します.
仕様
| |
オズ12 |
| インディケーター | オゾン
|
| 適用する |
プール水,飲料水,サービス水,処理水 |
| 測定システム | 膜で覆われた 2電極のアンパロメトリックシステム |
|
電子 |
アナログバージョン: - 出力電圧 - 電子機器は,電磁的に隔離されていない - アナログ内部データ処理 - 輸出信号: アナログ (アナログ-アウト/アナログ) デジタル版: - 電子は完全に電磁的に隔離されています - デジタル内部データ処理 - アナログ (アナログ・アウト/デジタル) あるいは デジタル (デジタルアウト/デジタル) mAバージョン: - 輸出電流のアナログ - 電子機器は,電磁的に隔離されていない - 輸出信号: アナログ (アナログ-アウト/アナログ) |
|
関連情報 測定範囲 |
センサーの実際の傾きは,生産に関連して,名前の傾きの65%から150%の範囲で変化する 注:傾き > 100%の場合,測定範囲が相応に縮小されます. (例えば: 150% の傾き → 指定された測定範囲の 67%) |
|
傾斜の漂流 繰り返し可能な条件で (25 °C,飲料水におけるpH 7,2) |
およそ. <- 1%/月 |
|
作業温度 |
水温測定: 0... +45 °C (測定水には氷の結晶がない) |
| 環境温度: 0... +55 °C | |
|
温度 補償 |
温度センサーを組み込み,自動的に |
|
最大許容された作業圧 |
固定リングなしでの操作: - 0.5バー - 圧力インパルスや振動がない |
|
流量セル内の保持リングで操作する: - 1.0バー - 圧力インパルスおよび/または振動がない (オプション1参照) |
|
オズ12 |
|||
|
流量 (入ってくる流れの速度) |
流量FLCでは約15~30l/h (33~66cm/s),小流量依存が与えられます | |||
| pH 範囲 | pH 1 pH 11 | |||
| ランイン時間 | 最初の起動 約1時間 | |||
| 応答時間 | T90: 約15秒 | |||
| ゼロポイント調整 | 必要ない | |||
| カリブレーション | 装置で,分析による決定 | |||
| 干渉 |
C2 因子003 |
|||
| 消毒剤がない場合 | 最大24時間 | |||
|
接続 |
mVバージョン: Modbus バージョン 4〜20mAバージョン: |
5極M12,プラグオンフレンズ 5極M12,プラグオンフレンズ 2極端 あるいは 5極M12,プラグオンフレンズ |
||
| センサーケーブルの長さ最大 (内部信号処理に応じて) | アナログ | < 30m | ||
| デジタル |
> 30 m が許容される 最大ケーブル長さは,アプリケーションに依存します. |
|||
| 保護タイプ |
5極M12プラグオンフレンズ:IP68 2ポール端末とmAホップ:IP65 |
|||
| 材料 | 半透膜 PVC-U ABS | |||
|
サイズ |
直径: 長さ:mVバージョン Modbus バージョン 4-20 mA バージョン |
約 25 mm 約190mm (アナログ信号処理) 約205mm (デジタル信号処理) 約205mm 約220mm (2極端) 約190mm (5ポールM12) |
||
| 交通 | +5... +50 °C (センサー,電解液,膜蓋) | |||
|
オズ12 |
|
保存 |
センサー:乾燥し,電解液なし +5... +40 °Cで制限なし |
|
エレクトロライト: +5... +35 °Cの太陽光から保護されたオリジナルボトルで 年または指定されたEXP-日付まで |
|
|
メムラン蓋:オリジナルのパッケージでは, +5... +40 °Cで制限されません. (使用済みの膜蓋は保管できません) |
|
|
メンテナンス |
測定信号の定期的な制御,少なくとも週に1回 水質によって以下の仕様が決定されます. 膜蓋の交換:年に1回 (水質に応じて) エレクトロライト交換: 3〜6ヶ月ごとに |
|
|
オプション 1: 固定リング |
- 流量電池で圧力が0.5bar以上で動作する時 - リングの尺寸 29 x 23.4 x 2.5 mm,切断,PETP - ロープの異なるポジションは選択可能 (要求に応じて) |
|
|
テクニカルデータ
1. OZ1.2 (アナログ出力,アナログ内部信号処理)
センサー電子は電磁電池を搭載していないため,電力を保持する電源のない電源接続が必要です.
隔離する
| |
測定 範囲 中 ppm |
決議 中 ppm |
生産量 生産量 抵抗力 |
定額 傾き 中 mV/ppm |
電圧 供給 |
接続 |
| OZ1.2H-M12 | 0.005... 2 やってくれ000 | 0.001 |
0~2000mV 1 kΩ |
- 千人 |
±5 - ±15 VDC 10mA |
5極M12プラグオンフレンズ
ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: -U PIN4:信号 GND PIN5: n.c. |
| OZ1.2N-M12 | 0.05...20 だった00 | 0.01 | - 百人 | |||
| OZ1.2HUp-M12 | 0.005... 2 やってくれ000 | 0.001 |
0...+2000mV 1 kΩ |
+1000 |
10 - 30 VDC 10mA |
5極M12プラグオンフレンズ ワイヤの機能:
PIN1:測定信号 PIN2: +U PIN3: パワー GND PIN4:信号 GND PIN5: n.c. |
| OZ1.2NUp-M12 | 0.05...20 だった00 | 0.01 | +100 |
(技術的な変更がある場合)
2. OZ1.2 (アナログ出力,デジタル信号処理)
アナログ・アウト/デジタル
- 電源はセンサーの内側で ガルバン的に隔離されています
- 出力信号も電磁的に隔離されてる つまり電位がない
| |
測定 範囲 中 ppm |
決議 中 ppm |
生産量 生産量 抵抗力 |
定額 傾き 中 mV/ppm |
電源 | 接続 |
| OZ1.2H-An-M12 | 0.005... 2 やってくれ000 | 0.001 |
アナログ 0...-2V (最大 -2.5V) 1 kΩ |
- 千人 |
9〜30 VDC 約20〜56mA |
5極M12プラグオン フレンズ
ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: パワー GND PIN4:信号 GND PIN5: n.c. |
| OZ1.2N-An-M12 | 0.05...20 だった00 | 0.01 | - 百人 | |||
| OZ1.2H-Ap-M12 | 0.005... 2 やってくれ000 | 0.001 |
アナログ 0...+2V (最大 2.5 V) 1 kΩ |
+1000 | ||
| OZ1.2N-Ap-M12 | 0.05...20 だった00 | 0.01 | +100 |
(技術的な変更がある場合)
3OZ1.2 (デジタル出力,デジタル信号処理)
- 電源はセンサーの内側で ガルバン的に隔離されています
- 出力信号も電磁的に隔離されてる つまり電位がない
|
測定 範囲 中 ppm |
決議 中 ppm |
生産量 出力抵抗 |
電源 | 接続 |
| OZ1.2H-M0c | 0.005... 2 やってくれ000 | 0.001 |
モッドバス RTU
センサーには終止電阻がない |
9〜30 VDC
約20〜56mA |
5極M12プラグオンフレンズ ワイヤの機能: PIN1: 予約済み PIN2: +U PIN3: パワー GND PIN4: RS485B PIN5: RS485A |
| OZ1.2N-M0c | 0.05...20 だった00 | 0.01 |
(技術的な変更がある場合)
4OZ1.2 4-20 mA (アナログ出力,アナログ内部信号処理)
センサー電子は電磁電池を搭載していないため,電力を保持する電源のない電源接続が必要です.
隔離する
4.1 電気接続: 2本の極端クランプ
| |
測定 範囲 中 ppm |
解決法 n 中 ppm |
生産量 生産量 抵抗力 |
定額 傾き 中 mA/ppm |
電圧 供給 |
接続 |
| OZ1.2MA05 | 0.005...0.500 | 0.001 |
4...20mA カリブレーションされていない |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
2極端 (2 x 1 mm2)
推奨: 丸いケーブル 4mm 2 × 0.34 mm2 |
| OZ1.2MA2 | 0.005... 2 やってくれ000 | 0.001 | 8.0 | |||
| OZ1.2MA5 | 0.05...5.00 | 0.01 | 3.2 | |||
| OZ1.2MA10 | 0.05...10 だった00 | 0.01 | 1.6 | |||
| OZ1.2MA20 | 0.05...20 だった00 | 0.01 | 0.8 |
(技術的な変更がある場合)
4.2 電気接続: 5ポール M12 プラグオン フレンズ
|
測定 範囲 中 ppm |
決議 中 ppm |
生産量 生産量 抵抗力 |
定額 傾き 中 mA/ppm |
電圧 供給 |
接続 |
| OZ1.2MA0.5-M12 | 0.005...0.500 | 0.001 |
4...20mA カリブレーションされていない |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
5極M12 プラグ・オン・フレンズ
ワイヤの機能: PIN1: n.c. PIN2: +U PIN3: -U PIN4: nc PIN5: n.c. |
| OZ1.2MA2-M12 | 0.005... 2 やってくれ000 | 0.001 | 8.0 | |||
| OZ1.2MA5-M12 | 0.05...5.00 | 0.01 | 3.2 | |||
| OZ1.2MA10-M12 | 0.05...10 だった00 | 0.01 | 1.6 | |||
| OZ1.2MA20-M12 | 0.05...20 だった00 | 0.01 | 0.8 |
(技術的な変更がある場合)
代替品 部品
| タイプ | 膜蓋 | エレクトロライト | エメリー | Oリング |
| すべてのOZ1のために2 |
M20を2 |
EOZ1/W 100ml 第11101条 |
S1 |
14 x 1.8 シリコン |
(技術的な変更がある場合)
