商品の詳細:
|
| Item name: | pH and ORP controller | Detection channel: | Two analog channel input |
|---|---|---|---|
| Historical data: | Can record 10,000 historical data | Calibration log: | Records the last 100 times |
| Relay output: | 2 configurable SPST relays | Current output: | 2 channel 0/4~20mA |
| communication interface: | RS485 interface MODBUS RTU | Protection grade: | IP66 |
| Operating environment: | 0～60℃ | Storage environment: | 20～70℃ |
| Instrument dimensions: | 144*144*120mm | Installation method: | Wall mounting, pipe clamp, panel |
| Shell Material: | Reinforced ABS | Power requirements: | AC: 100~240V, 50~60Hz; DC: +18~36V |

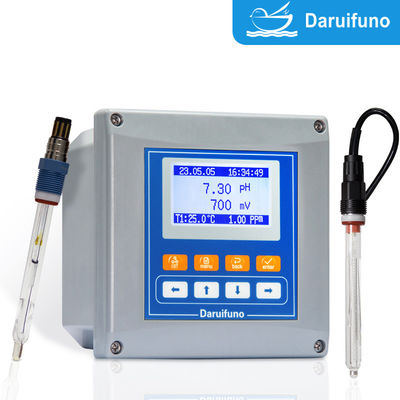

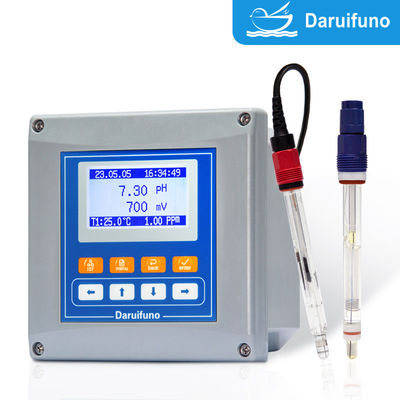

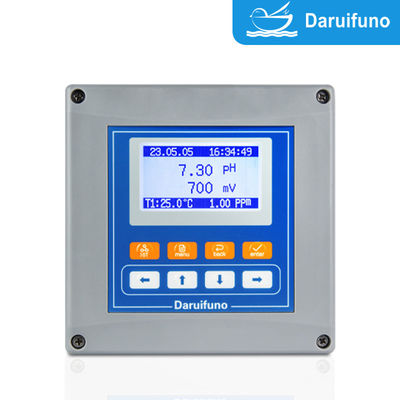

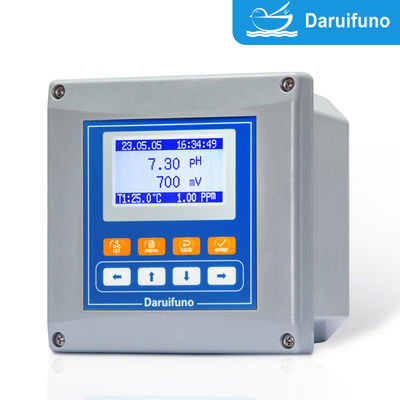

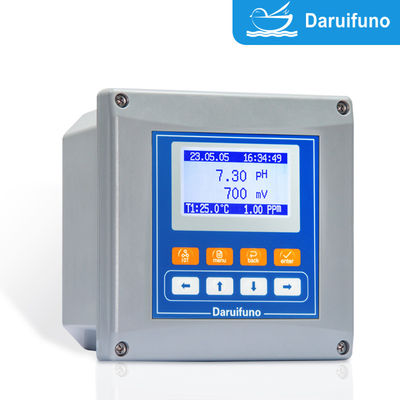

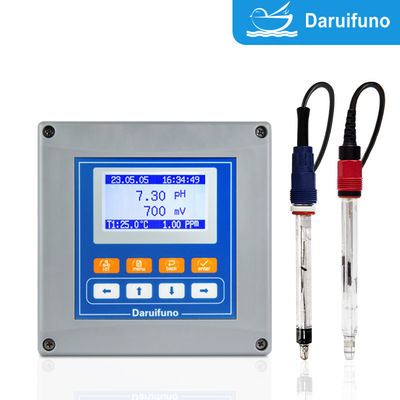

産業用廃水処理用 RS485 を搭載した Dule Channel アナログ PH と ORP コントローラー
ダーウイフノブランドの APX2-PD のダブルチャネルコントローラでは,通常,1 つのアナログ pH 電極と1 つのアナログ ORP (酸化減少電極) 電極の同時接続をサポートします.または2つのアナログpHセンサーと2つのアナログORPセンサー溶液のpH値と酸化減少ポテンシャル (mV値) をそれぞれ収集します.内部アナログ回路は電極信号を標準電圧信号に変換します.増幅しフィルター制御器のマイクロプロセッサが数値処理と判断を行い,リレー制御信号またはアナログ電流 (例えば4〜20mA) 信号を出力する.
pHチャネル: pH (0-14) を測定し,酸/塩基の投与を制御する.
ORPチャネル:消毒 (塩化など) や脱塩化のための酸化減少ポテンシャル (±2000mV) を測定する.
電極はコントローラ端末に接続され,コントローラ・リレーの出力はドージングポンプ,アラーム,または清掃装置に接続され,制御論理,校正,清掃サイクル等が接続される.メニューで設定できます定期的な校正とデータ表示がサポートされています.
製品パラメータ
| モデル | APX2-PD-A | APX2-PD-D | |
| 測定 対象 | 2つの測定チャネル入力,pHまたはORPは任意に選択できます. | ||
| 原則 | PH | ガラスのpH電極 (水素イオン濃度指数) | |
| ORP | プラチナまたは金製の電極 (復酸化可能性) | ||
| ディスプレイ範囲 | PH: 0~14pH ORP: ± 2000mV 温度: -10~150°C | ||
| 決議 | PH: 0.01pH ORP: 1mV TEMP: 0.1°C | ||
| 精度 | 0測定範囲の0.1%または ±0.02pH / ±2mV,より大きいものを取ります. | ||
| 安定性 | 0蓄積なしで 24 時間ごとに測定範囲の0.05% | ||
| 繰り返し可能性 | 測定範囲の0.1%以上 | ||
| 臨時補償 | 自動または手動 (NTC10K/PT1000) | ||
| リレー出力 | 2つのSPSTリレー,最大負荷3A/250VAC,高/低アラーム,テンプレートまたはクリーン制御を設定 | ||
| デジタル通信 | 2本のワイヤー RS485 インターフェース,Modbus RTU と JSON | ||
| 現在の出力 | 2 0/4~20mA の電流 マックス.負荷 1000Ω | ||
| 時間表示 | 年/月/日 時/分/秒 | ||
| 歴史的データ | 過去10000のデータと最後の100の校正保守データを記録する | ||
| 評価対象* | 内蔵マトリックス (残留塩素に相当) 0~2.5mg/L | ||
| サポート ユーザー定義 (20x20 マトリックス) | |||
| 線形対応 (水のサンプル安定性) | |||
| ディスプレイ | 128*64 3.2インチグラフィックドットマトリックスLCD | ||
| カリブレーション方法 | PH: 3ポイント ORP: 2ポイント,校正点は自由に設定できます | ||
| 材料 | 強化されたABS保護グレード:IP66 | ||
| 電源 | AC: 100~240V 50/60Hz | DC: 18~36V | |
| サイズ | 144*144*120mm (穴の大きさは138*138mm) | ||
| 作業温度 | 0°60°C,RH<95%,冷却しない | ||
| 貯蔵温度 | -20°C~70°C,RH<55%,冷凝しない | ||
| 設置 | 壁掛け,パイプクランプ,パネル | ||
利点と特徴
ダーウイフーノ PH ORP コントローラー APX2-PD 履歴記録と電子クロック機能1履歴記録機能
1測定データ,アラーム事件などを保存する.
記録間隔を設定できます (例えば10分ごとに)
2電子クロック機能
リアルタイムクロックモジュールは,正確なイベント記録時間を確保します.
ダーウイフォノ PH ORP コントローラー APX2-PD 二方向リレー制御ドーシング原理
pH上限と下限を設定します 値を超えると リレーが起動します
例:pH > 9 酸投与ポンプを起動する
pH < 6,アルカリ用ドーシングポンプを起動する.
ヒステレシス間隔を設定して 頻繁に切り替えるのを 避けることができます
ダーウイフォノ PH ORP コントローラー APX2-PD 自動浄化制御原理
洗浄リレーは,固定時間 (例えば24時間ごとに) で開始するように設定できます.
電極を掃除するために電磁弁や水ポンプを起動
電極表面の粘着によって生じる測定誤りを避ける.
ダーウイフォノ PH ORP コントロール器 APX2-PD pH と ORP カリブレーション方法
1pH カリブレーション:
標準バッファ:pH4を使用します.017 について0010 について01私たちの会社Daruifunoによって生産されたPH ORPコントローラ,校正点は自由に設定することができます.
単点校正: pH 7.00 の液体を使ってゼロポイントを校正する.
二点校正 pH 7.00 と 4.00 または 10000点と傾きを校正する
制御装置が操作を制御し 安定性とストアを自動的に決定します
2. ORP校正:
+220mVまたは+470mVなどの標準バッファを使用する.
カリブレーションプロセスは単純で,通常は1点で十分です.
ダーウイフォンのPH ORP制御器 APX2-PD制御器の設置方法設置方法:
パネルの設置 (開ける装置,IP66保護パネル)
壁設置 (適応型保護シェル)
パイプラインの設置
設置環境:
直接太陽光や高温,高湿度から遠ざかります
ケーブルは電源線と同じ配線路を共有しないように別々に配線される.
わかった適用:
◇ 水面 の 水
◇ 源泉 の 水
◇ 水産物 養殖 水
◇ 景観 の 水
◇ 水道 装置 の 輸入
◇ 水処理 の 監視
◇ 飲み水
◇ 地下水,プール
◇産業プロセス監視と投与制御管理
◇化学,石油,紙,食品,医薬品,電圧塗装,PCB製造など
◇ 都市/工業用水処理
◇ 冷却 水 の 循環 を 監視 する
◇電圧 液体 化学 制御
◇ 食品 と 飲料 の 生産 ライン
◇ 酸塩 中和 反応 タンク の 制御
