商品の詳細:
|
| 製品名: | 塩素二酸化物センサー | 製品モデル: | CD10 について1 |
|---|---|---|---|
| 測定範囲:: | 0~0.5/2/5/10/20/200ppm | 圧力範囲: | 0 ~ 1bar (流量セル) |
| 温度範囲: | 0 | 45 ℃ | 応答時間: | T90: 約3分 (塩水 約5分) |
| 流量: | 15〜30l/h (33〜66cm/s) | ||
| ハイライト: | 水処理用塩素二酸化物センサー |
||
あらゆる水処理に適した2電極式二酸化塩素センサー
2電極システム二酸化塩素センサーCD10.1 水中の二酸化塩素の濃度を測定するために特別に使用されます。あらゆる水処理に使用され、機械的に強力な膜システム、界面活性剤耐性、化学薬品に対する高い耐性、オプション範囲0〜0.5 / 2 / 5 / 10 / 20 / 200ppm。
アンペロメトリック 2 電極二酸化塩素センサー CD10.1 は、水中の二酸化塩素を検出するために使用され、水処理、産業廃水監視などの分野で広く使用されています。このセンサーの利点とすべての機能的特徴は次のとおりです。
高い選択性:二酸化塩素に対する特異性が高く、他の酸化物質による干渉を効果的に回避できます。
高感度：このセンサーは、水中の低濃度の二酸化塩素を検出できるため、さまざまな水質条件に適しており、正確な測定結果を保証します。
迅速な対応:このセンサーは二酸化塩素濃度の変化を非常に短時間で検出できるため、迅速なフィードバックが必要な場合に適しています。
長期安定性:コーティングにより、水中の汚染物質の影響から電極を保護し、センサーの寿命を延ばし、長期間にわたって安定して動作できるようになります。
メンテナンスの必要性が低い:コーティング技術により、電極の汚染が軽減され、頻繁な清掃や校正の必要性が減り、メンテナンスのコストと作業負荷が軽減されます。
経済的:長寿命でメンテナンスが簡単なため、使用コストが低く、自動監視システムへの長期導入に適しています。
機能的特徴:
2電極システム:このセンサーは、作用電極と参照電極を使用して電位差を通じて電気化学反応を駆動し、水中の二酸化塩素の酸化還元電流を測定します。
コーティング技術：センサーの電極表面は通気性のある膜で覆われており、二酸化塩素のみが通過して電極と反応し、水中の他の汚染物質は隔離されるため、電極の汚染が軽減され、センサーの耐用年数が延びます。
リアルタイムオンライン監視:このセンサーは、水中の二酸化塩素を継続的にオンラインで監視するのに適しており、水質情報を 24 時間リアルタイムでフィードバックして、プロセス制御の精度と信頼性を確保できます。
温度補正機能:一部のセンサーには温度補正機能が搭載されており、さまざまな温度環境下での測定精度を維持し、温度変動による誤差を回避できます。
低消費電力：アンペアセンサーは消費電力が低く、特に電源が限られている自動監視システムでの長期使用に適しています。
汚染防止設計：コーティング保護に加えて、一部のセンサーは、複雑な水質条件下でも動作し、より強力な防汚特性を備え、浮遊物や堆積物の影響を軽減できる特別な設計を採用しています。
幅広い応用シナリオ:このセンサーは、あらゆる水処理産業において、水中の二酸化塩素の消毒効果と残留量を監視できます。
一般的に、アンペアコーティング 2 電極二酸化塩素センサーは、高感度、高速応答、長期安定性、低メンテナンス要件などの特性を兼ね備えており、さまざまな水質の正確な検出と長期モニタリングに適しています。

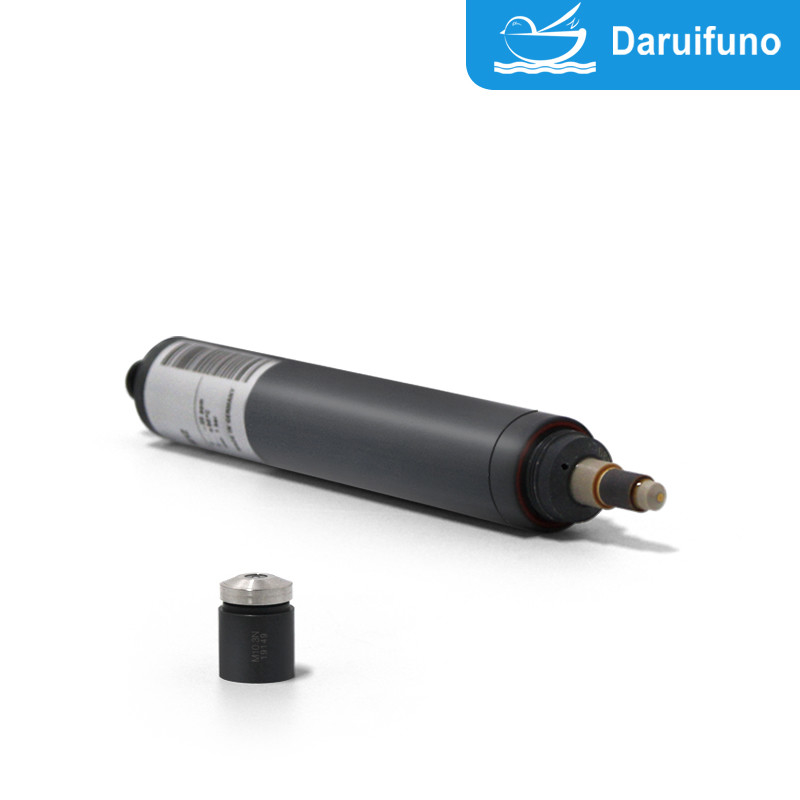

供給範囲:CD10.1センサー、膜キャップ、電解質
仕様
| |
CD10.1 |
| インジケータ | 二酸化塩素 |
| 応用 |
あらゆる種類の水処理、海水も （例：ボトル洗浄機、CIPプラント） 膜システムは機械的耐性があります。 膜システムは界面活性剤（テンシド）に対して高い耐性があります。 |
|
適切な塩素 二酸化炭素の生産 方法 |
例えば - 酸/亜塩素酸塩法 - 塩素/亜塩素酸塩法 |
| 測定システム | 膜で覆われた、内部に電子回路を備えた電流測定2電極システム |
|
電子 |
アナログバージョン: - 電圧出力 - 電気的に絶縁されていない電子機器 - アナログ内部データ処理 - 出力信号: アナログ (アナログ出力/アナログ) デジタル版: - 電子回路は完全に電気的に絶縁されています - デジタル内部データ処理 - 出力信号: アナログ (アナログ出力/デジタル) または デジタル（デジタル出力/デジタル） mAバージョン: - 電流出力アナログ - 電気的に絶縁されていない電子機器 - 出力信号: アナログ (アナログ出力/アナログ) |
|
についての情報 測定範囲 |
センサーの実際の傾斜は、公称傾斜の65％から150％の間で生産に関連して変化する可能性があります。 注意: 傾斜が 100% を超える場合、測定範囲もそれに応じて狭くなります。 （例：150%の傾き→指定測定範囲の67%） |
|
斜面ドリフト 再現性条件において （25℃、飲料水中のpH7.2） |
約 <- 月あたり1% |
|
動作温度 |
測定水温: 0 … +45 °C （測定水に氷結晶は含まれません） |
| 周囲温度: 0 … +55 °C | |
|
温度 補償 |
内蔵温度センサーにより自動的に 最大温度変化: 1時間あたり5℃、急激な温度変化は避けてください |
|
最大許容作動圧力 |
保持リングなしでの操作: - 0.5バール - 圧力衝撃や振動がない |
|
フローセル内の保持リングを使用した操作: - 1.0バール、 - 圧力衝撃や振動がない（オプション1を参照） |
|
CD10.1 |
|||
|
流量 （流入流速） |
TARAflow FLCでは約15～30 l/h（33～66 cm/s）、流量依存性は小さい | |||
| pH範囲 | pH 1～pH 12またはpH 12以上で二酸化塩素の分解が始まる | |||
| 慣らし時間 | 初回起動約1時間 | |||
| 応答時間 | T90 : 約1分 | |||
|
正確さ 再現性校正後 上限フルスケールの条件（25°C、飲料水中のpH 7.2） |
- 測定範囲 2 ppm: 0.4 ppm <1% 1.6 ppm <1% - 測定範囲 20 ppm: 1.5 ppm で <0.1% |
|||
| ゼロ点調整 | 必要ありません | |||
| 較正 | 装置では、分析的決定により | |||
| 干渉 |
Cl2: 係数0.1 O3: 因子25 |
|||
| 消毒剤の不在 | 最大24時間 | |||
|
繋がり |
mVバージョン: Modbusバージョン: 4-20mAバージョン: |
5極M12、プラグオンフランジ 5極M12、プラグオンフランジ 2極端子 または 5極M12、プラグオンフランジ |
||
| センサーケーブルの最大長（内部信号処理に依存） | アナログ | 30メートル未満 | ||
| デジタル |
30m以上は許容される 最大ケーブル長はアプリケーションによって異なります |
|||
| 保護タイプ |
5極M12プラグオンフランジ：IP68 mAフード付き2極端子：IP65 |
|||
| 材料 | エラストマー膜、PVC-U、ステンレス鋼1.4571 | |||
|
サイズ |
直径： 長さ: mVバージョン Modbusバージョン4-20mAバージョン |
約25mm 約190 mm（アナログ信号処理）約205 mm（デジタル信号処理）約205 mm 約220mm（2極端子） 約190mm（5極M12） |
||
| 輸送 | +5 … +50 °C | |||
|
CD10.1 |
|
ストレージ |
センサー: 乾燥しており、電解液なしで、+5 ～ +40 °C で制限なし |
|
電解液: 元のボトルに入れ、日光を避けて+5～+35°C以上で保管してください。1 年または指定されたEXP-Dateまで |
|
|
メンブレンキャップ: 元の梱包では+5～+40°Cで制限なし （使用済みのメンブレンキャップは保管できません） |
|
|
メンテナンス |
測定信号を定期的に制御する（少なくとも週に1回） 以下の仕様は水質によって異なります。 膜キャップの交換: 1年に1回（水質によって異なります） 電解質の交換: 3〜6か月ごと |
|
|
オプション 1: 保持リング |
- フローセル内の圧力が0.5 barを超える場合 - 保持リング寸法 29 x 23.4 x 2.5 mm、スリット入り、PETP - 溝の位置は選択可能（リクエストに応じて） |
|
|
技術データ
1. CD10.1（アナログ出力、アナログ内部信号処理）
センサー電子機器にはガルバニック絶縁が装備されていないため、無電位の電気接続が必要です。
| |
測定 範囲 で ppm |
解決 で ppm |
出力 出力 抵抗 |
名目 スロープ で mV/ppm |
電圧 供給 |
繋がり |
| CD10.1H-M12 | 0.005…2.00 0 | 0.001 |
0…-2000mV 1kΩ |
- 1000 |
±5 - ±15 VDC 10mA |
5極M12プラグオンフランジ ワイヤーの機能: PIN1: 測定信号 PIN2: +U ピン3: -U PIN4: 信号GND PIN5: いいえ |
| CD10.1N-M12 | 0.05…20.00 | 0.01 | - 100 | |||
| CD10.1L-M12 | 0.5…200.0 | 0.1 | - 10 | |||
| CD10.1HUp-M12 | 0.005…2.00 0 | 0.001 |
0…+2000mV 1kΩ |
+1000 |
10～30VDC 10mA |
5極M12プラグオンフランジ ワイヤーの機能: PIN1: 測定信号 PIN2: +U PIN3: 電源GND PIN4: 信号GND PIN5: いいえ |
| CD10.1アップ-M12 | 0.05…20.00 | 0.01 | +100 | |||
| CD10.1LUp-M12 | 0.5…200.0 | 0.1 | +10 |
(技術的な変更の対象となります!)
2. CD10.1（アナログ出力、デジタル信号処理）
アナログ出力 / デジタル
- 電源はセンサー内部で電気的に絶縁されています。
- 出力信号も電気的に絶縁されており、電位がゼロです。
| |
測定 範囲 で ppm |
解決 で ppm |
出力 出力 抵抗 |
名目 スロープ で mV/ppm |
電源 | 繋がり |
| CD10.1H-An-M12 | 0.005…2.000 | 0.001 |
アナログ 0…-2 V（最大-2.5 V） 1kΩ |
- 1000 |
9～30VDC 約20～56mA |
5極M12プラグオン フランジ ワイヤーの機能: PIN1: 測定信号 PIN2: +U PIN3: 電源GND PIN4: 信号GND PIN5: いいえ |
| CD10.1N-An-M12 | 0.05…20.00 | 0.01 | - 100 | |||
| CD10.1L-An-M12 | 0.5…200.0 | 0.1 | - 10 | |||
| CD10.1H-Ap-M12 | 0.005…2.000 | 0.001 |
アナログ 0…+2 V（最大+2.5 V） 1kΩ |
+1000 | ||
| CD10.1N-Ap-M12 | 0.05…20.00 | 0.01 | +100 | |||
| CD10.1L-Ap-M12 | 0.5…200.0 | 0.1 | +10 |
(技術的な変更の対象となります!)
3. CD10.1（デジタル出力、デジタル信号処理）
- 電源はセンサー内部で電気的に絶縁されています。
- 出力信号も電気的に絶縁されており、電位がゼロです。
|
測定 範囲 で ppm |
解決 で ppm |
出力 出力抵抗 |
電源 | 繋がり |
| CD10.1H-M0c | 0.005…2.000 | 0.001 |
モドバスRTU センサーには終端抵抗はありません。 |
9～30VDC 約20～56mA |
5極M12プラグオンフランジ ワイヤーの機能: PIN1: 予約済み ピン2: +U PIN3: 電源GND ピン4: RS485B ピン5: RS485A |
| CD10.1N-M0c | 0.05…20.00 | 0.01 | |||
| CD10.L-M0c | 0.5…200.0 | 0.1 |
(技術的な変更の対象となります!)
4. CD10.1 4-20 mA（アナログ出力、アナログ内部信号処理）
センサー電子機器にはガルバニック絶縁が装備されていないため、無電位の電気接続が必要です。
4.1 電気接続: 2極端子クランプ
|
測定 範囲 で ppm |
解決法 ん で ppm |
出力 出力 抵抗 |
名目 スロープ で mA/ppm |
電圧 供給 |
繋がり |
| CD10.1MA0.5 | 0.005…0.500 | 0.001 |
4…20mA 未調整 |
32.0 |
12…30 VDC RL50Ω…RL900Ω |
2極端子 (2 x 1 mm²)
推奨: 丸型ケーブル
2 x 0.34 mm² |
| CD10.1MA2 | 0.005…2.000 | 0.001 | 8.0 | |||
| CD10.1MA5 | 0.05…5.00 | 0.01 | 3.2 | |||
| CD10.1MA10 | 0.05…10.00 | 0.01 | 1.6 | |||
| CD10.1MA20 | 0.05…20.00 | 0.01 | 0.8 | |||
| CD10.1MA-200 | 0.5…200.0 | 0.1 | 0.08 |
(技術的な変更の対象となります!)
4.2 電気接続: 5極M12プラグオンフランジ
|
測定 範囲 で ppm |
解決 で ppm |
出力 出力 抵抗 |
名目 スロープ で mA/ppm |
電圧 供給 |
繋がり |
| CD10.1MA0.5-M12 | 0.005…0.500 | 0.001 |
4…20mA 未調整 |
32.0 |
12…30 VDC RL50Ω…RL900Ω |
5極M12プラグオンフランジ 機能 ワイヤー: PIN1: nc ピン2: +U ピン3: -U PIN4: n c. PIN5: いいえ |
| CD10.1MA2-M12 | 0.005…2.000 | 0.001 | 8.0 | |||
| CD10.1MA5-M12 | 0.05…5.00 | 0.01 | 3.2 | |||
| CD10.1MA10-M12 | 0.05…10.00 | 0.01 | 1.6 | |||
| CD10.1MA20-M12 | 0.05…20.00 | 0.01 | 0.8 | |||
| CD10.1MA-200-M12 | 0.5…200.0 | 0.1 | 0.08 |
(技術的な変更の対象となります!)
スペア 部品
| タイプ | メンブレンキャップ | 電解質 | エメリー | Oリング |
| すべて CD10.1 |
M10.3N 品番 11057 |
ECD4 ● ECD7/W、100ml 品番11030 |
シーズン2 品番 11906 |
20 x 1.5 シリコン 品番 11803 |
(技術的な変更の対象となります!)
