商品の詳細:
|
| 製品名: | 水素過酸化物センサー | 製品モデル: | WP10 |
|---|---|---|---|
| 測定範囲:: | 0~200/2000/20000ppm | 圧力範囲: | 0 ~ 5 (流量セル) |
| 温度範囲: | 0 ~ 40 °C | 応答時間: | T90: 約8分 |
| 流量: | 15〜30l/h (33〜66cm/s) | ||
| ハイライト: | 高容量水素過酸化物センサー |
||

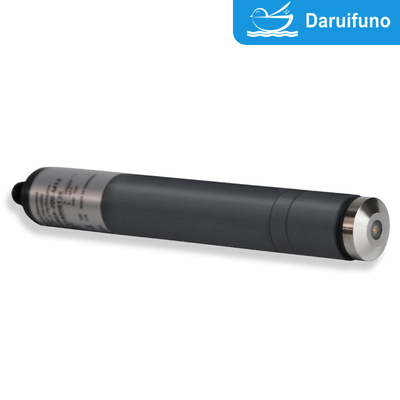

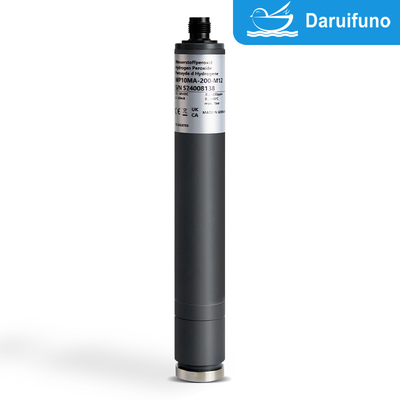

化学品 高容量 二電極システム 水素過酸化物センサー すべての水処理
二電極系膜型水素過酸化物センサーWP10は,次の特徴と利点を有し,水処理分野において優れた性能を持っています.
特徴
機械的に強い膜システム
センサーは高強度膜システム設計を採用し,厳しい環境でも安定して動作し,損傷を効果的に防ぐことができます.
表面活性剤耐性
表面活性剤 (洗剤や化学反応剤など) に高い耐性を有し,様々な水質条件に適しています.
化学物質に対する高い耐性
耐久性があるため,様々な化学物質 (強い酸化物質や他の腐食性物質を含む) の影響に耐える.
適用される温度範囲
作業水温は45°Cに達し,ほとんどの産業用水処理のニーズを満たします.
選択可能な複数の範囲
0200ppm,02000ppm,0~2000ppmの3つの範囲が利用可能で,痕跡検出から高濃度検出までの異なるニーズを満たします.
利点
正確な測定
2つの電極を用いて 高い感度と精度を有し,過酸化水素濃度の変化に迅速に対応できる.
低保守要求
耐久性の高い設計と安定した運用により メンテナンスの頻度とコストが減ります
広く使用
飲料水,産業用廃水,下水,循環冷却水を含む様々な水処理プロセスに適用できます.
操作が簡単
モジュール式設計とユーザーフレンドリーなインターフェースで 簡単にインストールして使用できます
高い安定性
水流の変動の影響を受けず,長時間連続運転が可能で,計器の漂流やデータエラーのリスクを軽減する.
2つの電極システム,水処理に使用される,機械的に強い膜システム,表面活性剤に耐性,化学物質に強い耐性,最大水温:45°C選択範囲 0~200/2000/20000 ppm
仕様
|
|
WP10 |
| インディケーター | 水素過酸化物 |
|
適用する |
水の処理のあらゆる種類,特にH2O2濃度が高い海水. 膜系は機械的に耐性がある. 膜系は表面活性剤 (テンシード) に強い耐性がある. |
| 測定システム | 膜で覆われた 2電極システム |
|
電子 |
アナログバージョン: - 出力電圧 - 電子機器は,電磁的に隔離されていない - アナログ内部データ処理 - 輸出信号: アナログ (アナログ-アウト/アナログ) デジタル版: - 電子は完全に電磁的に隔離されています - デジタル内部データ処理 - アナログ (アナログ・アウト/デジタル) あるいは デジタル (デジタルアウト/デジタル) mAバージョン: - 輸出電流のアナログ - 電子機器は,電磁的に隔離されていない - 輸出信号: アナログ (アナログ-アウト/アナログ) |
|
測定範囲に関する情報 |
センサーの実際の傾きは,生産に関連して,名前の傾きの65%から150%の範囲で変化する 注:傾き > 100%の場合,測定範囲が相応に縮小されます. (例えば: 150% の傾き → 指定された測定範囲の 67%) |
|
作業温度 |
水温測定: 0... +45 °C (測定水には氷の結晶がない) |
| 環境温度: 0... +55 °C | |
|
温度補償 |
温度センサーを搭載した自動反応時間 t90 = 約8分 最大温度変化: 1 時間あたり 5 °C,急激な温度変化を避ける |
|
最大許容された作業圧 |
固定リングなしでの操作: - 0.5バー - 圧力インパルスや振動がない |
|
流量電池の固定リングで動作する: -1.0バー - 圧力インパルスや振動がない (オプション1を参照) |
|
|
流量 (入ってくる流れの速度) |
流量セルで約15-30l/h (33cm/s),小流量依存が与えられます |
| pH 範囲 | pH 2 ↓ pH 11 |
|
|
WP10 |
|
| ランイン時間 | 最初の起動 約5時間 | |
| 応答時間 | T90: 約8分 | |
|
精度 繰り返し可能な条件 (25°C,飲料水におけるpH 7.2) で上部全スケールの校正後 |
測定範囲 200 ppm: 40 ppm < 2% で 160 ppm < 2% で - 測定範囲 2000 ppm: 400 ppm で <0.5% 1600 ppm <2% で |
|
| ゼロポイント調整 | 必要ない | |
| カリブレーション | 装置で,分析による決定 | |
|
干渉 |
Cl2: 存在してはならない PAA: 存在しないこと O3:存在してはならない 硫化物:測定システムを汚染する フェノール:水溶液 > 3%フェノール,膜系を破壊する |
|
| 消毒剤がない場合 | 最大24時間 | |
|
接続 |
mVバージョン: 5極M12,プラグオンフレンズ モッドバスバージョン: 5ポールM12,プラグオンフレンズ 4-20 mA バージョン: 2 極端 あるいは 5極M12,プラグオンフレンズ |
|
| センサーケーブルの長さ最大 (内部信号処理に応じて) | アナログ | < 30m |
| デジタル |
> 30 m が許容される 最大ケーブル長さは,アプリケーションに依存します. |
|
| 保護タイプ |
5極M12プラグオンフレンズ:IP68 2ポール端末とmAホップ:IP65 |
|
| 材料 | エラストーマー膜,PVC-U,ステンレス鋼4571 | |
|
サイズ |
直径:約25mm 長さ:mVバージョン 約190mm (アナログ信号処理) 約205mm (デジタル信号処理) Modbus バージョン 約205mm 4-20mAバージョン 約220mm (2極端) 約190mm (5ポールM12) |
|
| 交通 | +5... +50 °C (センサー,電解液,膜蓋) | |
|
保存 |
センサー:乾燥し,電解液なし +5... +40 °Cで制限なし | |
|
エレクトロライト: +5... +35 °Cで太陽光から保護されたオリジナルボトルで. 1年または指定された有効期限まで |
||
|
メムラン蓋:オリジナルのパッケージでは, +5... +40 °Cで制限されません. (使用済みの膜蓋は保管できません) |
||
|
|
WP10 |
|
メンテナンス |
測定信号の定期的な制御,少なくとも週に1回 下記の仕様は水質に大きく依存します. 膜蓋の交換:年に1回 エレクトロライト交換: 3〜6ヶ月ごとに |
|
|
|
選択肢1: 保持 リング |
- 流量電池で圧力が0.5bar以上で動作する時 - リングの尺寸 29 x 23.4 x 2.5 mm,切断,PETP - 溝の異なる位置を選択可能 (要求に応じて) |
|
技術的な データ
1.WP10 (アナログ) 出力 アナログ 内部 シグナル 処理)
センサー電子が電圧隔離装置を備わっていないため,電源のない電気接続が必要です.
|
|
測定範囲 | 決議 |
生産量 出力抵抗 |
定額 傾き | 電圧供給 | 接続 |
| WP10H-M12 | 0.5~200ppm | 0.1ppm |
0~2000mV
1 kΩ |
-10 mV/ppm |
±5 - ±15 VDC 10mA |
5極M12プラグオンフレンズ
ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: -U PIN4:信号 GND PIN5: n.c. |
| WP10N-M12 | 5...2000ppm | 1ppm | -1 mV/ppm | |||
| WP10L-M12 | 0.005...2 % (20000ppm) |
0.001 % (10ppm) |
-1000mV/% (-0.1 mV/ppm) |
|||
| WP10-20%-M12 |
00.05...20% (200000ppm) |
0.01 % 100ppm |
-100 mV/% (-0.01 mV/ppm) |
(技術的な変更がある場合)
|
|
測定範囲 | 決議 | 出力 出力抵抗 | 定数傾斜 | 電源 | 接続 |
| WP10H-An-M12 | 0.5... 200.0ppm | 0.1ppm |
|
-10 mV/ppm | 9〜30 VDC 約 20〜56mA |
5極M12プラグオンフレンズ
ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: パワー GND PIN4:信号 GND PIN5: n.c. |
| WP10N-An-M12 | .50... 2000ppm | 1ppm | -1 mV/ppm | |||
| WP10L-An-M12 | 00.005... 2 % (20000ppm) |
0.001 % (10ppm) |
-1000 mV/% (-0.1 mV/ppm) |
|||
| WP10-20%-An-M12 |
00.05... 20% (200000ppm) |
0.01 % 100ppm |
-100 mV/% (-0.01 mV/ppm) |
|||
| WP10H-Ap-M12 | 0.5... 200.0ppm | 0.1ppm |
|
+10 mV/ppm | ||
| WP10N-Ap-M12 | 5...2000ppm | 1ppm | +1 mV/ppm | |||
| WP10L-Ap-M12 | 00.005... 2 % (20000ppm) |
0.001 % (10ppm) |
+1000 mV/% (+0.1 mV/ppm) |
|||
| WP10-20%-Ap-M12 | 00.05... 20% (200000ppm) |
0.01 % 100ppm |
+100 mV/% (+0.01 mV/ppm) |
|||
(技術的な変更がある場合)
電源はセンサー内側から電磁的に隔離されています
出力信号も電磁的に隔離されているので 潜在力がありません
|
|
測定範囲 | 決議 |
生産量 出力抵抗 |
パワー 供給 | 接続 |
| WP10H-M0c | 0.5... 200.0ppm | 0.1ppm |
モッドバス RTU
|
9〜30 VDC 約20〜56mA |
5極M12プラグオンフレンズ
ワイヤの機能: PIN1: 予約済み PIN2: +U PIN3: パワー GND PIN4: RS485B PIN5: RS485A |
| WP10N-M0c | 5...2000ppm | 1ppm | |||
| WP10L-M0c |
00.005... 2 % (20000ppm) |
0.001 % (10ppm) |
|||
| WP10-20%-M0c |
00.05... 20% (200000ppm) |
0.01 % 100ppm |
(技術的な変更がある場合)
センサー電子が電圧隔離装置を備わっていないため,電源のない電気接続が必要です.
|
|
測定範囲 | 決議 | 出力 出力抵抗 | 定額 傾き | 電圧供給 | 接続 |
| WP10MA-200 | 0.5... 200.0ppm | 0.1ppm |
4...20mA カリブレーションされていない |
0.08 mA/ppm |
12...30 VDC RL 50Ω...RL 900Ω |
2極端 (2×1mm2)
推奨: 丸いケーブル Æ 4 mm 2 × 0.34 mm2 |
| WP10MA-2000 | 5...2000ppm | 1ppm | 0.008 mA/ppm | |||
| WP10MA-2% |
00.005... 2 % (20000ppm) |
0.001 % (10ppm) |
8 mA/% (0.0008 mA/ppm) |
|||
| WP10MA-5% |
00.05... 5 % (50000ppm) |
0.01 % 100ppm |
3.2 mA/% (0.00032 mA/ppm) |
|||
| WP10MA-10% | 00.05... 10% (100000ppm) |
0.01 % 100ppm |
1.6 mA/% (0.00016 mA/ppm) |
|||
| WP10MA 20% | 00.05... 20% (200000ppm) |
0.01 % 100ppm |
0.8 mA/% (ppmで0.00008mA) |
|||
(技術的な変更がある場合)
4.2電気 接続: 5 ポール M12 プラグオン フレンズ
|
|
測定範囲 | 決議 | 出力 出力抵抗 | 定額 傾き | 電圧供給 | 接続 |
| WP10MA-200-M12 | 0.5... 200.0ppm | 0.1ppm |
4...20mA カリブレーションされていない |
0.08 mA/ppm |
12...30 VDC RL 50Ω...RL 900Ω |
5極M12プラグオンフレンズ
ワイヤの機能:PIN1:n.c. PIN2: +U PIN3: -U PIN4: n c PIN5: n.c. |
| WP10MA-2000-M12 | 5...2000ppm | 1ppm | 0.008 mA/ppm | |||
| WP10MA-2%-M12 |
00.005... 2 % (20000ppm) |
0.001 % (10ppm) |
8 mA/% (0.0008 mA/ppm) |
|||
| WP10MA-5%-M12 |
00.05... 5 % (50000ppm) |
0.01 % 100ppm |
3.2 mA/% (0.00032 mA/ppm) |
|||
| WP10MA-10%-M12 | 00.05... 10% (100000ppm) |
0.01 % 100ppm |
1.6 mA/% (0.00016 mA/ppm) |
|||
| WP10MA-20%-M12 | 00.05... 20% (200000ppm) |
0.01 % 100ppm |
0.8 mA/% (ppmで0.00008mA) |
(技術的な変更がある場合)
パーツ
| タイプ | メムラン カップ | エレクトロライト | エメリー | ほらリング |
| 全WP10H |
M10.1H Gホルダー アート 11045号1 |
EWP7/W 100ml 第11201条 |
S2 第11906条 |
20 x 1.5 シリコン 第11803条 |
| 全WP10N | ||||
| 全WP10L |
M10.1D Gホルダー アート 11041号1 |
|||
| 全WP10〜20% | ||||
| 全WP10MA-200 |
M10.1H Gホルダー アート 11045号1 |
|||
| 全WP10MA-2000 | ||||
| 全WP10MA-2% |
M10.1D Gホルダー アート 11041号1 |
|||
| 全WP10MA-5% | ||||
| 全WP10MA-10% | ||||
| 全WP10MA 20% |
(技術的な変更がある場合)
