商品の詳細:
|
| 製品名: | ペラセト酸センサー | 製品モデル: | P101 |
|---|---|---|---|
| 測定範囲:: | 0~20/200/2000/5000/20000/50000ppm | 圧力範囲: | 0 ~ 1 (流量セル) |
| 温度範囲: | 0... +45°C | 応答時間: | T90: 10 °C で約3.5分 T90: 45 °C で約1.5分 |
| 流量: | 15〜30l/h (33〜66cm/s) | ||
| ハイライト: | 高化学抵抗性ペラセティック酸センサー,膜付きペラセティック酸センサー,水処理 ペラセティック酸センサー |
||

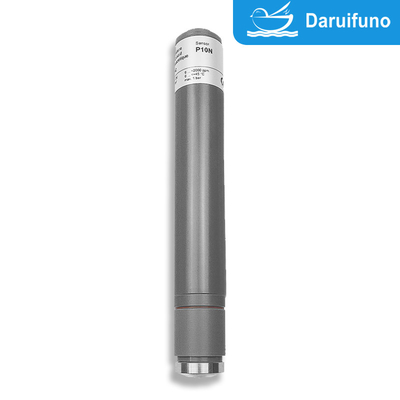

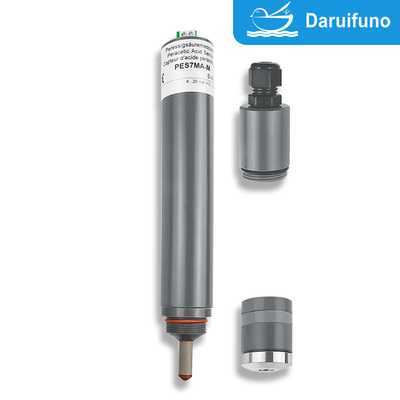

すべての水処理用途のための高化学耐性を持つ膜付きペラセティック酸センサー
2電極系膜ペラアセティック酸センサーP10.1は,すべての水処理に使用されています.それは化学薬品に高い耐性を有する機械的に頑丈な膜システムを持っています.最大水温は45°C選択可能な範囲は0~20/200/2000/5000/20000/50000ppmである.その主な特徴と利点には以下のものがある:
特徴
1シンプルな2電極構造:
作業電極と基準電極を含んでおり,コンパクトな設計で,機器やシステムに簡単に組み込める.
電極間の複雑な相互作用を軽減し,信号安定性を向上させる.
2選択的検出:
膜技術によって他の干渉物質を隔離し,ペラアセット酸の特定検出を達成する.
安定したバックグラウンド信号を 交差干渉を避けるために
3迅速な応答時間:
膜の質量移転速度は高いため,センサはペラアセット酸濃度の変化に迅速に対応できる.
4低保全要求:
膜の保護効果により電極汚染と損失が減少し,センサーの使用寿命が延長される.
通常は,日常使用のために自動校正と自己清掃機能を持っています.
5広い測定範囲:
低濃度 (ppmレベル) から高濃度までペラアセティック酸を検出し,さまざまなアプリケーション要件を満たします.
利点
1高精度と安定性
膜法により外部の干渉を効果的に軽減し,検出の精度と長期安定性を向上させる.
2化学腐食耐性
センサー材料は,通常,腐食耐性のある材料で作られ,ペラアセト酸やその他の消毒剤の強い酸化環境に適応します.
3低消費電力設計:
この2電極系はシンプルな設計と低エネルギー消費で,オンラインモニタリングに適しています.
4. 簡単に設置し,現場操作:
小型化設計とプラグ・アンド・プレイ機能により,様々なフィールド条件下で簡単に展開できます.
5柔軟なデータ出力:
複数の信号出力方法 (アナログ信号4-20mAまたはデジタル通信プロトコルなど) をサポートし,制御システムと簡単に統合できます.
6適応力
異なる水質条件 (下水,飲料水,工業用水など) で使用可能で,流量や圧力変化に強い耐性があります.
仕様
|
|
P101 |
||
| インディケーター | ペアセト酸 | ||
|
適用する |
水処理のあらゆる種類,海水も 導電性酸は許容される. (例えばボトル洗濯機,CIPプラント) 膜系は機械的に耐性がある. 膜系は表面活性剤 (テンシード) に強い耐性がある. |
||
| 測定システム | 膜で覆われた 2電極のアンパロメトリックシステム | ||
|
電子機器 |
アナログバージョン: - 出力電圧 - 電子機器は,電磁的に隔離されていない - アナログ内部データ処理 - 輸出信号: アナログ (アナログ-アウト/アナログ) デジタル版: - 電子は完全に電磁的に隔離されています - デジタル内部データ処理 - アナログ (アナログ・アウト/デジタル) あるいは デジタル (デジタルアウト/デジタル) mAバージョン: - 輸出電流のアナログ - 電子機器は,電磁的に隔離されていない - 輸出信号: アナログ (アナログ-アウト/アナログ) |
||
|
測定範囲に関する情報 |
センサーの実際の傾きは,生産に関連して,名前の傾きの65%から150%の範囲で変化する 注:傾き > 100%の場合,測定範囲が相応に縮小されます. (例えば: 150% の傾き → 指定された測定範囲の 67%) |
||
|
精度 繰り返し条件 (25 °C,飲料水) で全スケール値から校正した後 |
測定範囲 2000 mg/l: 400 mg/l <2% で 1600 mg/l <3% で |
||
|
作業温度 |
水温測定: 0... +45 °C (測定水には氷の結晶がない) |
||
| 環境温度: 0... +55 °C | |||
| 温度補償 |
温度センサーを組み込み,自動的に 急激な温度変化を避ける必要があります. 応答時間 t90: 約8分 |
||
|
最大許容された作業圧 |
固定リングなしでの操作: - 0.5バー - 圧力インパルスや振動がない |
||
|
流量電池の固定リングで動作する: -1.0バー - 圧力インパルスおよび/または振動がない (オプション1参照) |
|||
|
P101 |
|
| 流量 (入流速度) | 流量セルで約15-30L/h (33 ¢ 66cm/s),小さな流量依存が与えられます | |
| pH 範囲 | pH 1 ↓ pH 8 (図 8 ↓ TARAtec P9.3 と P10.1 の傾きと pH ↓ 参照) | |
|
ランイン時間 |
測定範囲 200 mg/L:最初の起動時間 約3時間 測定範囲 2000 mg/L:最初の起動 約1時間 測定範囲 20000 mg/L:最初の起動 約30分 |
|
| 応答時間 |
T90: 10 °C で約3.5分 T90: 45 °C で約1.5分 |
|
| ゼロポイント調整 | 必要ない | |
| カリブレーション | 装置で,分析による決定 | |
|
干渉 |
O3: 測定値を大きく増加させる ClO2:測定値を増加させる H2O2:測定値への影響は非常に低い (PAA信号の減少) |
|
| 伝導性酸の影響 | 水中の1%の硫酸,1%の窒素酸,または1%のリン酸は測定行動に影響しません. | |
| 消毒剤がない場合 | 最大24時間 | |
|
接続 |
mVバージョン: 5極M12,プラグオンフレンズ モッドバスバージョン: 5ポールM12,プラグオンフレンズ 4-20 mA バージョン: 2 極端または 5極M12,プラグオンフレンズ |
|
|
センサーケーブルの長さ (内部信号処理による) |
アナログ | < 30m |
| デジタル |
> 30 m が許容される 最大ケーブル長さは,アプリケーションに依存します. |
|
| 保護タイプ |
5極M12プラグオンフレンズ:IP68 2ポール端末とmAホップ:IP65 |
|
| 材料 | エラストーマー膜,PVC-U,ステンレス鋼4571 | |
|
サイズ |
直径:約25mm 長さ:mVバージョン 約190mm (アナログ信号処理) 約205mm (デジタル信号処理) Modbus バージョン 約205mm 4-20mAバージョン 約220mm (2極端) 約190mm (5ポールM12) |
|
| 交通 | +5... +50 °C (センサー,電解液,膜蓋) | |
|
|
P101 |
|
保存 |
センサー:乾燥し,電解液なし +5... +40 °Cで制限なし |
|
エレクトロライト: +5... +35 °Cで太陽光から保護されたオリジナルボトル 最低 1 年または指定された有効期限まで |
|
|
メムラン蓋:オリジナルのパッケージでは, +5... +40 °Cで制限されません. (使用済みの膜蓋は保管できません) |
|
|
メンテナンス |
測定信号の定期的な制御,最低でも週1回 水質によって以下の仕様が決定されます. 膜蓋の交換:年に1回 エレクトロライト交換: 3〜6ヶ月ごとに |
|
|
|
選択肢1: 保持 リング |
- 流量電池で圧力が0.5bar以上で動作する時 - リングの尺寸 29 x 23.4 x 2.5 mm,切断,PETP - 溝の異なる位置を選択可能 (要求に応じて) |
|
テクニカルデータ
1.P101 (アナログ) 出力 アナログ 内部 シグナル 処理)
センサー電子が電磁装置を搭載していないため,電力を保持する電源のない接続が必要である.
|
|
測定範囲 | 決議 | 出力 出力抵抗 | 定数傾斜 | 電圧供給 | 接続 |
|
P10.1-20-M12 |
0~20ppm |
0,01ppm |
0~2000mV
1 kΩ |
-100 mV/ppm |
±5 - ±15 VDC
10mA |
ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: -U PIN4:信号 GND |
| P10.1H-M12 | 0~200ppm | 0.1ppm | -10 mV/ppm | |||
|
P10.1N-M12 |
5...2000ppm |
1ppm |
-1 mV/ppm |
|||
| P10.1L-M12 | 0.005...2 % (20000ppm) |
0.001 % (10ppm) |
-1000mV/% (-0.1 mV/ppm) |
|||
| P10.1Up2000-M12 | 5...2000ppm | 1ppm |
0...+2000 mV 1 kΩ |
+1 mV/ppm |
10 - 30 VDC 10mA |
5極M12プラグオンフレンズ ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: パワー GND PIN4:信号 GND PIN5: n.c. |
|
P10.1Up5000-M12 |
50~5000ppm |
1ppm |
+0.4 mV/ppm |
(技術的な変更がある.)
|
|
測定範囲 | 決議 | 出力 出力抵抗 | 定数傾斜 | パワー 供給 | 接続 |
| P10.1-20- An-M12 | 0~20ppm | 0,01ppm |
アナログ 0...-2 V (最大 -2.5V) |
-100 mV/ppm |
9〜30 VDC 約20〜56mA |
5極M12プラグオンフレンズ
ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: パワー GND PIN4:信号 GND |
| P10.1H-An-M12 | 0~200ppm | 0.1ppm | -10 mV/ppm | |||
| P10.1N-An-M12 | 5...2000ppm | 1ppm | -1 mV/ppm | |||
| P10.1L-An-M12 | 0.005...2% (20000ppm) |
0.001% (10ppm) |
-1000 mV/% (-0.1 mV/ppm) |
|||
| P10.1-20- Ap-M12 | 0~20ppm | 0,01ppm |
アナログ 0...+2 V (最大 2.5 V) |
-100 mV/ppm | ||
| P10.1H-Ap-M12 | 0~200ppm | 0.1ppm | +10 mV/ppm | |||
| P10.1N-Ap-M12 | 5...2000ppm | 1ppm | +1 mV/ppm | |||
| P10.1L-Ap-M12 | 0.005...2% (20000ppm) |
0.001% (10ppm) |
+1000 mV/% (+0.1 mV/ppm) |
(技術的な変更がある.)
- 電源はセンサーの内側から隔離されている
- 出力信号も電磁的に隔離されてる つまり電位がない
|
|
測定範囲 | 決議 |
生産量 出力抵抗 |
パワー 供給 | 接続 |
|
P10.1-20- M0c |
0~20ppm |
0,01ppm |
モッドバス RTU センサーには終止電阻がない |
9〜30 VDC |
5極M12プラグオンフレンズ ワイヤの機能: PIN1: 予約済み PIN2: +U PIN3: パワー GND PIN4: RS485B PIN5: RS485A |
| P10.1H-M0c | 0~200ppm | 0.1ppm | |||
| P10.1N-M0c | 5...2000ppm | 1ppm | |||
|
P10.1L-M0c |
0.005...2% (20000ppm) |
0.001% (10ppm) |
(技術的な変更がある.)
センサー電子が電磁装置を搭載していないため,電力を保持する電源のない接続が必要である.
|
|
測定範囲 | 決議 | 出力 出力抵抗 | 定額 傾き | 電圧供給 | 接続 |
| P10.1MA20 | 0~20ppm | 0,01ppm |
4...20 mA 校正されていない |
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V) |
2極端 (2×1mm2)
推奨: 丸いケーブル φ4 mm |
| P10.1MA-200 | 0~200ppm | 0.1ppm | 0.08 mA/ppm | |||
| P10.1MA-500 | 5~500ppm | 1ppm | 0.032 mA/ppm | |||
| P10.1MA-2000 | 5...2000ppm | 1ppm | 0.008 mA/ppm | |||
| P10.1MA-5000 | 50~5000ppm | 1ppm | 0.0032 mA/ppm | |||
| P10.1MA-2% | 0.005...2 % (20000ppm) |
0.001 % (10ppm) |
8.0 mA/% (0.0008 mA/ppm) |
|||
| P10.1MA-5% | 00.05...5 % (50000ppm) |
0.01 % 100ppm |
3.2 mA/% (0.00032 mA/ppm) |
(技術的な変更がある.)
|
|
測定範囲 | 決議 | 出力 出力抵抗 | 定額 傾き | 電圧供給 | 接続 |
| P10.1MA20-M12 | 0~20ppm | 0,01ppm |
4...20 mA 校正されていない |
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V) |
5極M12プラグオンフレンズ
ワイヤの機能: PIN1: n.c. PIN2: +U PIN3: -U PIN4: n c |
| P10.1MA-200-M12 | 0~200ppm | 0.1ppm | 0.08 mA/ppm | |||
| P10.1MA-500-M12 | 5~500ppm | 1ppm | 0.032 mA/ppm | |||
| P10.1MA-2000-M12 | 5...2000ppm | 1ppm | 0.008 mA/ppm | |||
| P10.1MA-5000-M12 | 50~5000ppm | 1ppm | 0.0032 mA/ppm | |||
| P10.1MA-2%-M12 | 0.005...2 % (20000ppm) |
0.001 % (10ppm) |
8.0 mA/% (0.0008 mA/ppm) |
|||
| P10.1MA-5%-M12 | 00.05...5 % (50000ppm) |
0.01 % 100ppm |
3.2 mA/% (0.00032 mA/ppm) |
(技術的な変更がある.)
代替品 部品
| タイプ | メムラン カップ | エレクトロライト | エメリー | ほらリング |
|
P101 非: - P10.1L - P10.1MA-2% - P10.1MA-5% |
M10.3N 第11057条 |
EPS9H/W,100 ml 第11025条 |
S2 第11906条 |
20 x 1.5 シリコン 第11803条 |
|
P10.1L P10.1MA-2% P10.1MA5% |
EPS9L/W,100 ml 第11024条 |
(技術的な変更がある.)
