商品の詳細:
|
| 製品名: | クロライト/クロレートセンサー | 製品モデル: | BR1MA |
|---|---|---|---|
| 測定範囲:: | 0.005~20000.05~2.00 | 圧力範囲: | 0 ~ 5 (流量セル) |
| 温度範囲: | 0 ~ 40 °C | 応答時間: | T90: 約1分 |
| 流量: | 15〜30l/h (33〜66cm/s) | ||
| ハイライト: | 海水塩化物/塩化物センサー,プール塩化物/塩化物センサー,飲料水の塩化物/塩化物センサー |
||

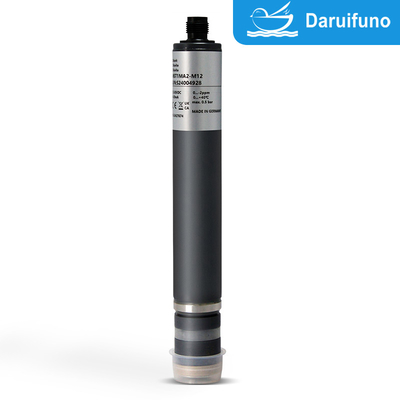

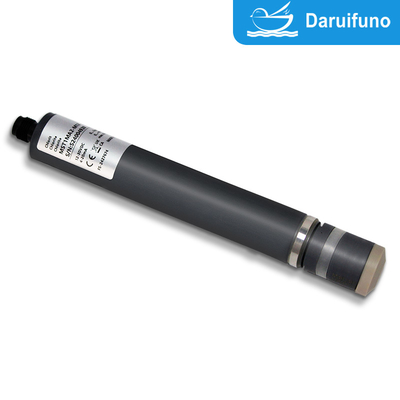

泳池のための2ワイヤー4-20mA塩化物/塩化物センサー 飲料水 プロセス水と海水
2本のワイヤの4-20mA信号出力を持つ膜ベースの塩化物/塩化物センサーは,以下の主な利点と特徴を有する.
1安定性と信頼性
膜原理:膜分離技術は,干渉イオンの影響 (塩化イオン,ナイトラートなど) を効果的に回避することができます.測定の選択性と精度を向上させる..
長寿命電極:電極の設計は耐久性があり,複雑な水条件下で長期間にわたって安定した性能を維持することができます.
2便利な信号伝達
双線出力 4-20mA: 追加の電源線を必要としない. 遠距離信号伝送に適しており,強力な反干渉能力,良好な互換性.PLCやDCSなどの制御システムに直接接続できます.
アナログ信号標準化: 4-20mA出力は,既存のシステムとのシームレスな統合に便利な産業自動化制御の標準インターフェースです.
3オンラインリアルタイムモニタリング
塩化物や塩化物濃度の変化をリアルタイムでモニタリングし,水の質の変化に迅速に対応できます.産業用プロセス制御および水処理用途に適しています.
4低維持費
容易な膜交換:膜組成は簡単に交換され,センサーの寿命が延長されます.
長い校正間隔:安定した測定,頻繁な校正の必要性を軽減し,運用コストを下げます.
5厳しい環境に耐える
汚染防止設計:膜構造は汚れや粒子の粘着を効果的に防止し,様々な水質条件に適しています.
幅広い適応性: 異なる温度,pH,圧力条件で安定して動作できます.
6安全と環境保護
反応剤のない方法:化学反応剤を必要とせず,二次汚染を軽減し,環境にやさしい.
毒性のない材料:膜とセンサーの主な材料は環境にやさしく耐久性があり,環境保護と飲料水衛生基準を満たしています.
クロラートとクロライトを測定する3電極システムで,プール,飲料水,サービス,プロセス,海水で使用され,pH依存を軽減し,表面活性剤に耐性があります.塩素二酸化物に対する交差感がない塩素,塩酸塩,および5バーの圧力耐性
仕様
|
|
MST1 |
| インディケーター | 塩化物 |
| 適用する | 飲料水 プール水 サービス水 処理水 |
| 適切な塩素二酸化物生産方法 |
例えば - 酸/塩化物方法 - 塩素/塩化剤方法 |
| 測定システム | 膜で覆われた,アンペルメトリク・ポテンチオスタティック3電極システム |
|
電子 |
アナログバージョン: - 出力電圧 - 電子機器は,電磁的に隔離されていない - アナログ内部データ処理 - 輸出信号: アナログ (アナログ-アウト/アナログ) デジタル版: - 電子は完全に電磁的に隔離されています - デジタル内部データ処理 - アナログ (アナログ・アウト/デジタル) あるいは デジタル (デジタルアウト/デジタル) mAバージョン: - 輸出電流のアナログ - 電子機器は,電磁的に隔離されていない - 輸出信号: アナログ (アナログ-アウト/アナログ) |
|
作業温度 |
水温測定: 0... +40 °C (測定水には氷の結晶がない) |
| 環境温度: 0... +55 °C | |
|
温度補償 |
温度センサーを組み込み,自動的に 最大温度変化:分間に0.3°C,突然の温度 変化を避けなければならない |
|
最大許容される作業圧 |
固定リングなしでの操作: - 0.5バー - 圧力インパルスや振動がない |
|
流量電池の固定リングで動作する: - 5バー - 圧力インパルスおよび/または振動がない (オプション1参照) |
|
|
流量 (入ってくる流れの速度) |
流量セルで約15~30L/h (33~66cm/s) |
| pH 範囲 | pH 6 ↓ pH 9 |
| ランイン時間 | 最初の起動 約24時間 |
| 応答時間 | T90: 約1分 |
| ゼロポイント調整 | 通常は必要ない |
| カリブレーション | 装置で,塩化物濃度を分析的に決定する |
|
|
MST1 |
||
|
交差感性/干渉 |
Mn2+,ナイトライト,Fe2+ 塩素二酸化物,塩素と塩酸塩に干渉しない
腐食抑制剤は測定誤差を引き起こす可能性があります. 水硬度の安定化器は測定誤差を引き起こす可能性があります. |
||
| 消毒剤がない場合 | 最大24時間 | ||
|
接続 |
mVバージョン:5極M12,プラグオンフレンズ Modbus バージョン5極M12,プラグオンフレンズ 4-20 mA バージョン: 2 極端 あるいは 5極M12,プラグオンフレンズ |
||
| センサーケーブルの長さ最大 (内部信号処理に応じて) | アナログ | < 30m | |
| デジタル |
> 30 m が許容される 最大ケーブル長さは,アプリケーションに依存します. |
||
| 保護タイプ |
5極M12プラグオンフレンズ:IP68 2ポール端末とmAホップ:IP65 |
||
| 材料 | 微孔型水利性膜,PVC,PEEK,不?? 鋼 | ||
|
サイズ |
直径: 約 25 mm 長さ:mVバージョン 約190mm (アナログ信号処理) 約205mm (デジタル信号処理) Modbus バージョン 約205mm 4-20mAバージョン 約220mm (2極端) 約190mm (5ポールM12) |
||
| 交通 | +5... +50 °C (センサー,電解液,膜蓋) | ||
|
貯蔵 |
センサー:乾燥し,電解液なし +5... +40 °Cで制限なし | ||
|
エレクトロライト: +5... +35 °Cで太陽光から保護されたオリジナルボトル 最低 1 年または指定された有効期限まで |
|||
|
メムラン蓋:オリジナルのパッケージでは, +5... +40 °Cで制限されません. (使用済みの膜蓋は保管できません) |
|||
|
メンテナンス |
測定信号の定期的な制御,少なくとも週に1回 水質によって以下の仕様が決定されます. 膜蓋の交換:年に1回 エレクトロライト交換: 3〜6ヶ月ごとに |
||
|
|
|||
|
選択肢1: 保持 リング |
- 流量電池で圧力が0.5bar以上で動作する時 - リングの尺寸 29 x 23.4 x 2.5 mm,切断,PETP - 溝の選択可能な異なる位置 (要求に応じて) |
|
代替品 部品
| タイプ | メムラン カップ | エレクトロライト | エメリー | ほらリング |
| すべてのMST1について |
M48 だった2 第11047条 |
EMST1/GEL 100 ml 第11202条 |
S2 第11906条 |
14 x 1.8 NBR 第11806条 |
(技術的な変更がある場合)
テクニカルデータ
1.MST1 (アナログ) 出力 アナログ 内部 シグナル 処理)
センサー電子が電圧隔離装置を備わっていないため,電源のない電気接続が必要です.
|
|
測定範囲
中 ppm |
決議
中 ppm |
出力 出力抵抗 |
定数傾斜 (pH 7.2)
中mV/ppm |
電圧供給 | 接続 |
| MST1H-M12 | 0.005...2000 * | 0.001 |
0~2000mV 1 kΩ |
-1000 |
±5 - ±15 VDC 10mA |
5極M12プラグオンフレンズ
ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: -U PIN4:信号 GND PIN5: n.c. |
|
MST1N-M12 |
0.05...2.00 * |
0.01 |
-100 |
|||
| MST1HUp-M12 | 0.005...2000 * | 0.001 |
0...+2000mV 1 kΩ |
+1000 |
10 - 30 VDC 10mA |
5極M12プラグオンフレンズ ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: パワー GND PIN4:信号 GND PIN5: n.c. |
|
MST1Up-M12 |
0.05...2.00 * |
0.01 |
+100 |
* 2ppmまで試験され承認された濃度
(技術的な変更がある場合)
2.MST1 (アナログ) 出力 デジタル 内部 シグナル 処理)
アナログ・アウト/デジタル
- 電源はセンサーの内側から隔離されている
- 出力信号も電磁的に隔離されてる つまり電位がない
|
|
測定範囲
中 ppm |
決議
中 ppm |
生産量 出力抵抗 |
定額傾き
中mV/ppm |
パワー供給 | 接続 |
| MST1H-An-M12 | 0.005...2000 * | 0.001 |
アナログ 0...-2V (最大 -2.5V) 1 kΩ |
-1000 |
9〜30 VDC 約 20〜56mA |
5極M12プラグオンフレンズ
ワイヤの機能: PIN1:測定信号 PIN2: +U PIN3: パワー GND PIN4:信号 GND PIN5: n.c. |
| MST1N-An-M12 | 0.05...2.00 * | 0.01 | -100 | |||
| MST1H-Ap-M12 | 0.005...2000 * | 0.001 |
アナログ 0...+2V (最大2.5V) 1 kΩ |
+1000 | ||
| MST1N-Ap-M12 | 0.05...2.00 * | 0.01 | +100 | |||
* 2ppmまで試験され承認された濃度
(技術的な変更がある場合)
3.MST1 (デジタル) 出力 デジタル 内部 シグナル 処理)
- 電源はセンサーの内側から隔離されている
- 出力信号も電磁的に隔離されてる つまり電位がない
|
|
測定範囲
中 ppm |
決議
中 ppm |
生産量 出力抵抗 |
パワー 供給 | 接続 |
|
MST1H-M0c |
0.005...2000* |
0.001 |
モッドバス RTU
センサーには終止電阻がない |
9〜30 VDC 約20〜56mA |
5極M12プラグオンフレンズ
ワイヤの機能: PIN1: 予約済み PIN2: +U PIN3: パワー GND PIN4: RS485B PIN5: RS485A |
|
MST1N-M0c |
0.05...2.00 * |
0.01 |
* 2ppmまで試験され承認された濃度
(技術的な変更がある場合)
4.MST1 4から20 mA (アナログ) 出力 アナログ 内部 シグナル 処理)
センサー電子が電圧隔離装置を備わっていないため,電源のない電気接続が必要です.
4.1電気 接続: 2 ポール ターミナル クランプ
|
|
測定範囲
中 ppm |
決議
中 ppm |
生産量
出力抵抗 |
定数傾斜 (pH 7.2)
中mA/ppm |
電圧 供給 | 接続 |
|
MST1MA2 |
0.005...2000 * |
0.001 |
4...20mA カリブレーションされていない |
8.0
|
12...30 VDC RL 50Ω...RL 900Ω |
2極端 (2x1mm2)
推奨: 丸いケーブル φ4 mm 2 × 0.34 mm2 |
|
MST1MA20 |
0.05...2.00 * |
0.01 |
0.8 |
|||
* 2ppmまで試験され承認された濃度
(技術的な変更がある場合)
4.2 電気接続: 5 ポール M12 プラグオン フレンズ
|
|
測定範囲
中 ppm |
決議
中 ppm |
生産量
出力抵抗 |
定数傾斜 (pH 7.2)
中mA/ppm |
電圧供給 | 接続 |
|
MST1MA2-M12 |
0.005...2000 * |
0.001 |
4...20 mA 校正されていない |
8.0 |
12...30 VDC
RL 50Ω...RL 900Ω |
5極M12プラグオンフレンズ
ワイヤの機能: PIN1: n.c. PIN2: +U PIN3: -U PIN4: n c PIN5: n.c. |
|
MST1MA20-M12 |
0.05...2.00 * |
0.01 |
0.8 |
* 2ppmまで試験され承認された濃度
(技術的な変更がある場合)
