商品の詳細:
|
| 製品名: | ブロムセンサー | 製品モデル: | BR1MA |
|---|---|---|---|
| 測定範囲:: | 0.005~2000■0.05~5.00/10.00/20.00 | 圧力範囲: | 0 ~ 0.5bar (流量セル) |
| 温度範囲: | 0 | 45 ℃ | 応答時間: | T90: 約2分 |
| 流量: | 15〜30l/h (33〜66cm/s) | ||
| ハイライト: | 飲料水ブロムセンサー,海水ブロムセンサー,プール ブロムセンサー |
||
プールの飲料水および海水用の 2 線式 4 ～ 20mA 臭素センサー
1. 消毒副生成物の供給源としての臭素
水処理中、特に消毒に塩素またはオゾンを使用する場合、臭素が塩素またはオゾンと反応して臭素化消毒副生成物を形成する可能性があります。一般的な臭素化消毒副生成物には臭素酸塩 (BrO₃-) やブロモホルムなどの臭素化有機化合物が含まれており、人間の健康や環境に悪影響を与える可能性があります。水中の臭素濃度を検査することは、次のことに役立ちます。 副生成物の生成を監視して、その濃度を超えないようにします。消毒プロセスを最適化することで副産物の生成を削減します。
2. 臭素と塩素の相互作用
塩素消毒プロセス中に、水中の臭素が塩素と反応して塩化臭素（塩臭化物など）を形成します。これは消毒効果に影響を与え、副生成物の生成を引き起こす可能性があります。水中の臭素濃度を監視することは、次のことに役立ちます。 塩素の消毒効率を確保する。消毒プロセスにおける臭素の影響を理解し、塩素の量と接触時間を調整します。
3. 臭素の水質への影響
水中の臭化物の存在は、水質、特に水の化学的性質に一定の影響を与えます。高濃度の臭素は、pH 値、化学的安定性、および水と他の物質の反応性に影響を与える可能性があります。臭素濃度の検出は、全体的な水質を評価し、必要な処理措置を講じるのに役立ちます。
4. 汚染物質の指標としての臭素
場合によっては、臭素は特定の汚染源の指標となります。たとえば、特定の産業廃水、海水、または臭化物を含む物質を水域に放出すると、水中の臭素濃度が増加します。水中の臭素濃度を監視することは、汚染物質の存在の早期指標として機能し、水処理プラントが潜在的な汚染源を発見して対応するのに役立ちます。
5. 水の健康と生態系への影響
高濃度の臭素またはその化合物は、水生生態系に影響を与える可能性があります。水中の臭素酸塩などの副産物の濃度が過剰になると、水生生物、特に魚や無脊椎動物に有毒となる可能性があります。水中の臭素濃度を監視することで、生態環境に対する潜在的なリスクを評価し、対応する保護措置を講じることができます。
6. 規制と標準要件
一部の国や地域では、水中の臭化物および臭素化消毒副生成物が厳しく規制されており、臭素濃度の監視は水質が規制要件を満たしていることを確認する重要な手段です。
7. 消毒プロセスにおける代替臭素
臭素は消毒剤の代替品として使用されることがあります。一部の特定の水処理プロセスでは、臭素が塩素の代わりに、または臭素と組み合わせて使用されます。この目的のために、水中の臭素濃度を検査することは、その消毒効果と安全性を評価し、水処理システムの信頼できる動作を保証するのに役立ちます。

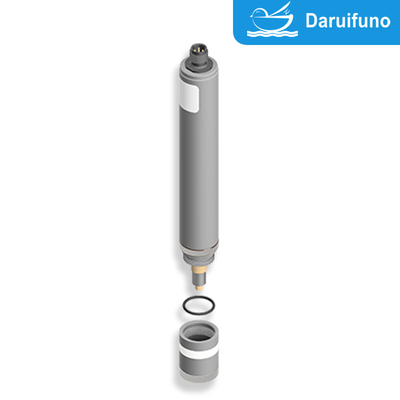

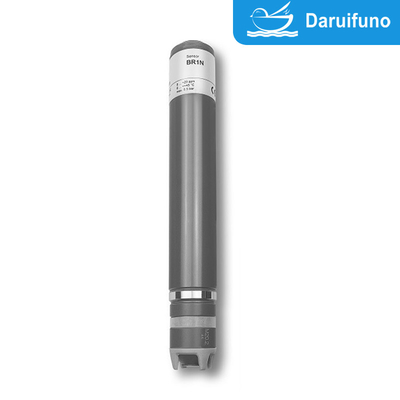

BR1MA 臭素センサーは、3 電極システムを使用して遊離臭素 (HOBr) および 1-ブロモ-3-クロロ-5,5-ジメチルヒダントイン (BCDMH) を測定します。スイミングプール、飲料水、サービス水、プロセス水、海水などに使用されます。 pH 依存性を軽減し、界面活性剤に耐性があり、0.5 bar の耐圧性を備えています。
仕様
|
|
BR1 |
| インジケータ | 臭素 |
| 応用 | 飲料水、プール水、上水、プロセス水、海水 |
| 臭素剤 |
遊離臭素 (HOBr) 1-ブロモ-3-クロロ-5.5-ジメチルヒダントイン (BCDMH) |
| 測定システム | 膜で覆われた電流測定定電位 3 電極システム |
|
電子 |
アナログバージョン: - 電圧出力 - 電気的に絶縁されていない電子機器 - アナログ内部データ処理 - 出力信号: アナログ (アナログ出力/アナログ) デジタルバージョン: - 電子は完全に電気的に絶縁されています - デジタル内部データ処理 - 出力信号: アナログ (アナログ出力/デジタル) または デジタル (デジタル出力/デジタル) mA バージョン: - アナログ電流出力 - 電気的に絶縁されていない電子機器 - 出力信号: アナログ (アナログ出力/アナログ) |
|
測定範囲に関する情報 |
センサーの実際の傾きは、生産に関連して公称傾きの 65% ～ 150% の間で変化する可能性があります。
注: 傾きが 100% を超えると、測定範囲もそれに応じて減少します。 （例：傾き150％→測定範囲指定の67％） |
|
使用温度 |
測定水温: 0 ～ +45 °C （測定水中に氷晶が存在しないこと） |
| 周囲温度: 0 ～ +55 °C | |
| 温度補償 |
内蔵温度センサーにより自動的に 急激な温度変化は避けなければなりません |
|
最大。許容作動圧力 |
止め輪なしの操作: - 0.5バール - 圧力衝撃や振動がないこと |
|
フローセル内のリテーナリングを使用した操作: - 0.5バール、 - 圧力衝撃や振動がないこと (オプション 1 を参照) |
|
|
流量 (流入流速) |
約フローセル内で 15 ～ 30 L/h (33 ～ 66 cm/s) |
| pH範囲 |
pH 6.5 ～ pH 9.5、pH 値への依存性が大幅に低減 (最後のページの図「pH への相対的依存性」を参照) |
|
|
BR1 | ||
| 慣らし運転時間 | 初回起動時約2時間 | ||
| 応答時間 | T90：約2分 | ||
| ゼロ点調整 | 必要ありません | ||
|
較正 |
装置での臭素濃度の分析による測定 臭素剤に応じた推奨事項: - 遊離臭素 DPD1 - 方法 - BCDMH DPD4 - メソッド |
||
|
交差感度/干渉 |
Cl2:も測定されます ClO2: も測定されます O3:も測定されます 腐食防止剤は測定誤差を引き起こす可能性があります。水硬度の安定剤は測定誤差につながる可能性があります。 |
||
| 消毒剤の不在 | 最大。 24時間 | ||
|
繋がり |
mVバージョン:5 極 M12、プラグオン フランジ Modbus バージョン:5 極 M12、プラグオン フランジ 4-20mAバージョン：2極端子 または 5 極 M12、プラグオン フランジ |
||
| 最大。センサーケーブルの長さ（内部信号処理による） | アナログ | < 30 メートル | |
| デジタル |
> 30 m は許容されます 最大ケーブル長はアプリケーションによって異なります |
||
| 保護タイプ |
5極M12プラグオンフランジ：IP68 2極端子、mAフード付：IP65 |
||
| 材料 | 親水性微多孔膜、PVC、PEEK、ステンレス鋼 1.4571 | ||
|
サイズ |
直径: 約。 25mm 長さ: mV バージョン: 約。 190mm（アナログ信号処理） 約..205mm（デジタル信号処理） Modbus バージョン: 約。 205mm 4～20mAバージョン：約4mA 220mm（2極端子） 約。 190mm（5極-M12） |
||
| 輸送 | +5 … +50 °C (センサー、電解液、メンブレンキャップ) | ||
|
|
BR1 |
|
ストレージ |
センサー: 乾燥、電解液なし、+5 ～ +40 °C で制限なし |
|
電解液: +5 ～ +35 °C で太陽光から保護された元のボトル内 分。 1 年または指定された EXP-Date まで |
|
|
メンブレンキャップ: 元の梱包では +5 ～ +40 °C で制限なし （使用済みのメンブレンキャップは保管できません） |
|
|
メンテナンス |
測定信号を定期的に制御します。週に一度 以下の情報は水質に大きく依存します。 メンブレンキャップの交換：1年に1回 電解液の交換: 3 ～ 6 か月ごと |
|
|
|
選択するイオン 1: 保持 指輪 |
- フローセル内の圧力 > 0.5 bar で動作する場合
- 寸法保持リング 29 x 23.4 x 2.5 mm、スリット入り、PETP
- 異なる位置の溝を選択可能 (ご要望に応じて) |
|
技術データ
1. BR1 (アナログ出力、アナログ内部信号処理)
|
|
測定範囲
で ppm |
解決
で ppm |
出力 出力抵抗 |
公称勾配 (pH7.2にて)
mV/ppm単位 |
電圧 供給 | 繋がり |
|
BR1H-M12 |
0.005…2.000 |
0.001 |
アナログ 0…-2000mV
1kΩ |
-1000 |
DC±5～±15V
10mA |
5 極 M12 プラグオン フランジ
ワイヤーの機能: PIN1: 測定信号 PIN2: +U PIN3: -U PIN4: 信号GND PIN5:NC |
|
BR1N-M12 |
0.05…20.00 |
0.01 |
-100 |
(技術的な変更の可能性があります!)
- 電源はセンサー内部で電気的に絶縁されています。
- 出力信号もガルバニック絶縁されており、電位がありません。
|
|
測定する 範囲
で ppm |
解決
で ppm |
出力
出力 抵抗 |
公称 スロープ (pH7.2にて)
で mV/ppm |
力 供給 | 繋がり |
| BR1H-アン-M12 | 0.005…2.000 | 0.001 |
アナログ
0…-2V
(最大-2.5V)
1kΩ
|
-1000 |
DC9～30V 約。 20-56mA |
5極M12プラグオン フランジ
ワイヤーの機能: PIN1: 測定信号 PIN2: +U PIN3: 電源GND PIN4: 信号GND PIN5:NC |
| BR1N-アン-M12 | 0.05…20.00 | 0.01 | -100 | |||
| BR1H-Ap-M12 | 0.005…2.000 | 0.001 |
アナログ 0…+2V (最大+2.5V) 1kΩ |
+1000 | ||
| BR1N-Ap-M12 | 0.05…20.00 | 0.01 | +100 |
(技術的な変更の可能性があります!)
- 電源はセンサー内部で電気的に絶縁されています。
- 出力信号もガルバニック絶縁されており、電位がありません。
|
|
測定する 範囲
で ppm |
解決
で ppm |
出力
出力 抵抗 |
力 供給 | 繋がり |
|
BR1H-M0c |
0.005…2.000 |
0.001 |
Modbus RTU
センサーには終端抵抗はありません。 |
DC9～30V
約。 20-56mA |
5 極 M12 プラグオン フランジ
ワイヤーの機能: P IN1: 予約済み PIN2: +U PIN3: 電源GND PIN4: RS485B PIN5: RS485A |
|
BR1N-M0c |
0.05…20.00 |
0.01 |
(技術的な変更の可能性があります!)
センサー電子機器にはガルバニック絶縁が装備されていないため、電位のない電気接続が必要です。
|
|
測定する 範囲
で ppm |
解決
で ppm |
出力 出力抵抗 |
公称勾配 (pH7.2にて)
でmA/ppm |
電圧供給 | 繋がり |
| BR1MA-2 | 0.005 … 2.000 | 0.001 |
アナログ 4 ～ 20 mA (未校正) |
8.0 |
DC12～30V RL = 50Ω (12V)… 900Ω(30V) |
2極端子 (2×1mm²)
推奨： 丸型ケーブル φ4mm 2×0.34mm² |
| BR1MA-5 | 0.05 … 5.00 | 0.01 | 3.2 | |||
| BR1MA-10 | 0.05 … 10.00 | 0.01 | 1.6 | |||
| BR1MA-20 | 0.05 … 20.00 | 0.01 | 0.8 |
(技術的な変更がある場合があります!)
|
|
測定する 範囲
で ppm |
解決
で ppm |
出力 出力抵抗 |
公称勾配 (pH7.2にて)
でmA/ppm |
電圧供給 | 繋がり |
| BR1MA-2-M12 | 0.005 … 2.000 | 0.001 |
アナログ 4 ～ 20 mA (未校正) |
8.0 |
DC12～30V RL = 50Ω (12V) ～ 900Ω (30V) |
5 極 M12 プラグオン フランジ
ワイヤーの機能: PIN1:NC PIN2: +U PIN3: -U PIN4: n c. PIN5:NC |
| BR1MA-5-M12 | 0.05 … 5.00 | 0.01 | 3.2 | |||
| BR1MA-10-M12 | 0.05 … 10.00 | 0.01 | 1.6 | |||
| BR1MA-20-M12 | 0.05 … 20.00 | 0.01 | 0.8 |
(技術的な変更がある場合があります!)
スペア 部品
| タイプ |
膜 キャップ |
電解質 | エメリー | ああ、指輪 |
| 全てBR1 |
M48.2 美術。 No.11047 |
ECP1.4/ジェル 100ml 美術。 No.11006.1 |
S1 美術。 No.11908 |
14×1.8NBR 美術。 No.11806 |
(技術的な変更がある場合があります!)
