商品の詳細:
|
製品名: | 塩素二酸化物センサー | 製品モデル: | オズ101 |
---|---|---|---|
測定範囲:: | 0~0.5/2/5/10/20ppm | 圧力範囲: | 0 ~ 1bar (流量セル) |
温度範囲: | 0 | 45 ℃ | 応答時間: | T90: 約3分 (塩水 約5分) |
流量: | 15〜30l/h (33〜66cm/s) | ||
ハイライト: | アムペロメトリックオゾンセンサー,すべての水処理 オゾンセンサー,水処理アンペロメトリックオゾンセンサー |

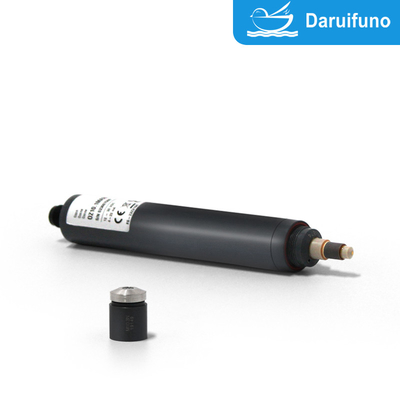

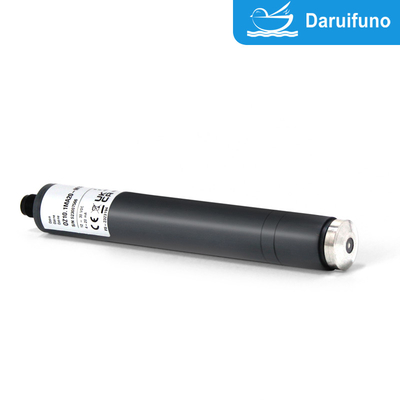

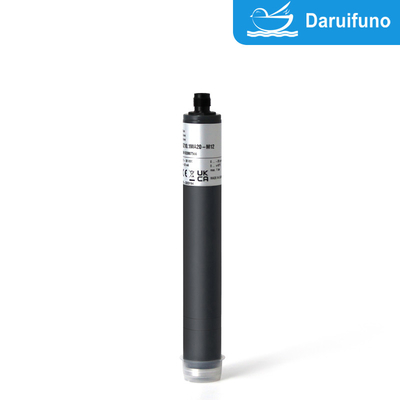

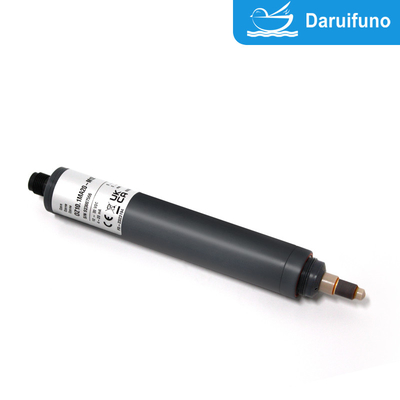

2 電極システム電流測定オゾン センサーはすべての水処理に使用されます
水処理効果のモニタリング:オゾンは、水処理プロセス、特に飲料水、工業用水、廃水処理などで広く使用されている強力な酸化剤です。オゾンは、細菌、ウイルス、藻類などの水中の病原性微生物を効果的に殺し、酸化させることができます。有機汚染物質、臭気物質、水中の色。したがって、水中のオゾン濃度を監視することは、水処理の効果を確実にするのに役立ちます。
安全性と健康に関する考慮事項: オゾンは水質に大きな改善効果をもたらしますが、高濃度のオゾン自体は人間の健康や環境に有害である可能性があります。水中のオゾン濃度が過剰になると、特に飲料水にオゾンが残った場合、人体に有毒となる可能性があります。したがって、オゾン濃度を監視することで、オゾン濃度が安全な範囲内にあることを確認し、過剰な残留物を防ぐことができます。
オゾン消費率の監視: 水処理中のオゾン消費量は、水中の有機物、アンモニア態窒素、その他の化学物質などの水質の影響を受けます。水中のオゾン濃度を監視することで、オゾンの消費量を評価し、オゾンを効果的に使用して無駄を避けるために投与量を調整できます。
環境規制: オゾンは、特に厳しい環境保護要件がある地域において、水処理プロセスにおける重要な消毒剤です。水中のオゾン濃度を監視することで、規制や環境保護基準への準拠を確保できます。たとえば、米国 EPA およびその他の規制機関は、水質に対するオゾンの消毒効果を確認し、生態環境への悪影響を回避するために、オゾン残留物の監視を要求することがあります。
水処理技術の最適化:水中のオゾン濃度を定期的に検査することで、水処理システムの動作を最適化し、オゾンの添加と接触時間を改善することができ、それによって消毒効率が向上し、運転コストが削減されます。データを監視すると、潜在的な問題を特定したり、システム構成を最適化したりするのに役立ちます。
2 電極システム電流測定オゾン センサー 10.1 は、海水を含むすべての水処理に使用されます。水道水、純水、RO逆浸透膜システムは機械的耐性があり、界面活性剤に対しても強い耐性を持っています。
アンペアフィルムオゾンセンサーの機能的特徴には、高感度と高速応答が含まれており、水中のオゾン濃度を正確に測定できます。その利点は、強力な抗干渉能力、さまざまな水質環境に適していること、および長寿命であることです。水質の安全性を確保するため、飲料水や工業用水の処理に適しています。
仕様
![]() |
OZ10.1 |
インジケータ | オゾン
|
応用 |
あらゆる種類の水処理(海水も含む)
膜システムは機械的耐性があります。 |
測定システム | 膜で覆われた電流測定 2 電極システム |
電子 |
アナログバージョン: - 電圧出力 - 電気的に絶縁されていない電子機器 - アナログ内部データ処理 - 出力信号: アナログ (アナログ出力/アナログ) デジタルバージョン: - 電子は完全に電気的に絶縁されています - デジタル内部データ処理 - 出力信号: アナログ (アナログ出力/デジタル) または デジタル (デジタル出力/デジタル) mA バージョン: - アナログ電流出力 - 電気的に絶縁されていない電子機器 - 出力信号: アナログ (アナログ出力/アナログ) |
に関する情報 測定範囲 |
センサーの実際の傾きは、生産に関連して公称傾きの 65% ~ 150% の間で変化する可能性があります。 注: 傾きが 100% を超えると、測定範囲もそれに応じて減少します。 (例:傾き150%→測定範囲指定の67%) |
正確さ 再現性のある校正後 条件(15℃、pH 7.2インチ) 飲料水)上部満杯 規模 |
-測定範囲 2 mg/l: 0.4 mg/l <1% の場合 1.6 mg/l で <3% - 測定範囲 20 mg/l: 4 mg/l <1% の場合 16 mg/l で <2% |
検出限界 | ・測定範囲 2mg/l:0.02ppm |
使用温度 |
測定水温: 0 ~ +45 °C (測定水に氷晶はありません) |
周囲温度: 0 ~ +55 °C | |
温度 補償 |
内蔵温度センサーにより自動的に |
最大。許容作動圧力 |
止め輪なしの操作: - 0.5バール - 圧力衝撃や振動がないこと |
フローセル内のリテーナリングを使用した操作: - 1.0バール、 - 圧力衝撃や振動がないこと (オプション 1 を参照) |
![]() |
OZ10.1 |
|||
流量 (流入流速) |
約フロー FLC で 15 ~ 30 l/h (33 ~ 66 cm/s)、流量依存性が小さい | |||
pH範囲 | pH4~pH9 | |||
慣らし運転時間 | 初回起動時約1時間 | |||
応答時間 | T90:約8分 | |||
ゼロ点調整 | 必要ありません | |||
較正 | 装置での分析による測定、例: DPD-4 法 (DPD-1 + DPD-3) アドバイス: 海水で使用する場合、DPD-4 メソッド (DPD-1 + DPD-3) は使用できません。 オゾンに対して選択的 |
|||
干渉 |
Cl2:OZ10.1H:係数0.015 |
|||
消毒剤の不在 | 最大。 24時間 | |||
繋がり |
mVバージョン: Modbus バージョン:
4-20mAバージョン: |
5 極 M12、プラグオン フランジ 5 極 M12、プラグオン フランジ
2極端子 または 5 極 M12、プラグオン フランジ |
||
最大。センサーケーブルの長さ(内部信号処理による) | アナログ | < 30 メートル | ||
デジタル |
> 30 m は許容されます 最大ケーブル長はアプリケーションによって異なります |
|||
保護タイプ |
5極M12プラグオンフランジ:IP68 2極端子、mAフード付:IP65 |
|||
材料 | エラストマー膜、PVC-U、ステンレス鋼 1.4571 | |||
サイズ |
直径: 長さ:mVバージョン Modbusバージョン 4-20mAバージョン |
約。 25mm 約。 190mm(アナログ信号処理) 約..205mm(デジタル信号処理) 約。 205mm 約。 220mm(2極端子) 約。 190mm(5極-M12) |
||
輸送 | +5 … +50 °C (センサー、電解液、膜キャップ) |
![]() |
OZ10.1 |
ストレージ |
センサー: 乾燥、電解液なし、+5 ~ +40 °C で制限なし |
電解液: +5 ~ +35 °C で太陽光から保護された元のボトル内。 1 年または指定された EXP-Date まで |
|
メンブレンキャップ: 元の梱包では +5 ~ +40 °C で制限なし (使用済みのメンブレンキャップは保管できません) |
|
メンテナンス |
測定信号を定期的に制御します。週に一度 次の仕様は水質によって異なります。 メンブレンキャップの交換:1年に1回(水質により異なります) 電解液の交換: 3 ~ 6 か月ごと |
![]() |
オプション 1: 止め輪 |
- フローセル内の圧力 > 0.5 bar で動作する場合 - 寸法保持リング 29 x 23.4 x 2.5 mm、スリット入り、PETP - 異なる位置の溝を選択可能(リクエストに応じて) |
|
![]() |
技術データ
1. OZ10.1(アナログ出力、アナログ内部信号処理)
センサー電子機器にはガルバニック絶縁が装備されていないため、電位のない電気接続が必要です。
![]() |
測定する 範囲 で ppm |
解決 で ppm |
出力 出力 抵抗 |
公称 スロープ で mV/ppm |
電圧 供給 |
繋がり |
OZ10.1H-M12 | 0.005…2.000 | 0.001 |
0…-2000mV 1kΩ |
- 1000 |
DC±5~±15V 10mA |
5 極 M12 プラグオン フランジ
ワイヤーの機能: PIN1: 測定信号 PIN2: +U PIN3: -U PIN4: 信号GND PIN5:NC |
OZ10.1N-M12 | 0.05…20.00 | 0.01 | - 100 | |||
OZ10.1Hアップ-M12 | 0.005…2.000 | 0.001 |
0…+2000mV 1kΩ |
+1000 |
DC10~30V 10mA |
5 極 M12 プラグオン フランジ ワイヤーの機能:
PIN1: 測定信号 PIN2: +U PIN3: 電源GND PIN4: 信号GND PIN5:NC |
OZ10.1アップ-M12 | 0.05…20.00 | 0.01 | +100 |
(技術的な変更の可能性があります!)
2. OZ10.1(アナログ出力、デジタル内部信号処理)
アナログ出力 / デジタル
- 電源はセンサー内部で電気的に絶縁されています。
- 出力信号もガルバニック絶縁されており、電位がありません。
![]() |
測定する 範囲 で ppm |
解決 で ppm |
出力 出力 抵抗 |
公称 スロープ で mV/ppm |
電源 | 繋がり |
OZ10.1H-An-M12 | 0.005…2.000 | 0.001 |
アナログ 0…-2V (最大-2.5V) 1kΩ |
- 1000 |
DC9~30V 約。 20-56mA |
5極M12プラグオン フランジ
ワイヤーの機能: PIN1: 測定信号 PIN2: +U PIN3: 電源GND PIN4: 信号GND PIN5:NC |
OZ10.1N-An-M12 | 0.05…20.00 | 0.01 | - 100 | |||
OZ10.1H-Ap-M12 | 0.005…2.000 | 0.001 |
アナログ 0…+2V (最大+2.5V) 1kΩ |
+1000 | ||
OZ10.1N-Ap-M12 | 0.05…20.00 | 0.01 | +100 |
(技術的な変更の可能性があります!)
3. OZ10.1(デジタル出力、デジタル信号処理)
- 電源はセンサー内部で電気的に絶縁されています。
-出力信号もガルバニック絶縁されており、電位がありません。
![]() |
測定する 範囲 で ppm |
解決 で ppm |
出力 出力抵抗 |
電源 | 繋がり |
OZ10.1H-M0c | 0.005…2.000 | 0.001 |
Modbus RTU
センサーには終端抵抗はありません。 |
DC9~30V
約。 20-56mA |
5 極 M12 プラグオン フランジ ワイヤーの機能: PIN1: 予約済み PIN2: +U PIN3: 電源GND PIN4: RS485B PIN5: RS485A |
OZ10.1N-M0c | 0.05…20.00 | 0.01 |
(技術的な変更の可能性があります!)
4. OZ10.1 4-20 mA (アナログ出力、アナログ内部信号処理)
センサー電子機器にはガルバニック絶縁が装備されていないため、電位のない電気接続が必要です。
4.1 電気接続: 2 極端子クランプ
![]() |
測定する 範囲 で ppm |
解決策 n で ppm |
出力 出力 抵抗 |
公称 スロープ で mA/ppm |
電圧 供給 |
繋がり |
OZ10.1MA0.5 | 0.005…0.500 | 0.001 |
4~20mA 未校正 |
32.0 |
DC12~30V RL 50Ω…RL 900Ω |
2極端子 (2×1mm²)
推奨: 丸型ケーブル 4mm 2×0.34mm² |
OZ10.1MA2 | 0.005…2.000 | 0.001 | 8.0 | |||
OZ10.1MA5 | 0.05…5.00 | 0.01 | 3.2 | |||
OZ10.1MA10 | 0.05…10.00 | 0.01 | 1.6 | |||
OZ10.1MA20 | 0.05…20.00 | 0.01 | 0.8 |
(技術的な変更がある場合があります!)
4.2 電気接続: 5 極 M12 プラグオン フランジ
![]() |
測定する 範囲 で ppm |
解決 で ppm |
出力 出力 抵抗 |
公称 スロープ で mA/ppm |
電圧 供給 |
繋がり |
OZ10.1MA0.5-M12 | 0.005…0.500 | 0.001 |
4~20mA 未校正 |
32.0 |
DC12~30V RL 50Ω…RL 900Ω |
5極M12 プラグオンフランジ
ワイヤーの機能: PIN1:NC PIN2: +U PIN3: -U PIN4: n c. PIN5:NC |
OZ10.1MA2-M12 | 0.005…2.000 | 0.001 | 8.0 | |||
OZ10.1MA5-M12 | 0.05…5.00 | 0.01 | 3.2 | |||
OZ10.1MA10-M12 | 0.05…10.00 | 0.01 | 1.6 | |||
OZ10.1MA20-M12 | 0.05…20.00 | 0.01 | 0.8 |
(技術的な変更がある場合があります!)
スペア 部品
タイプ | メンブレンキャップ | 電解質 | エメリー | Oリング |
すべての OZ10.1 |
M10.3N |
EOZ7/W 100ml 美術。いいえ。 11102 |
S2 |
20×1.5シリコン |
(技術的な変更の可能性があります!)
